OBM U 시리즈는 2개의 표준 12G-SDI 입력 인터페이스, 2개의 3G / HD-SDI 입력 인터페이스를 갖추고 있으며 4K 쿼드 링크 2- Sample Interleave 신호 및 4K 쿼드 링크 스퀘어 디비전 신호를 지원합니다. OBM U 시리즈는 3840x2160 / 24,25,30,50,60p 및 4096x2160 / 24.25.30,50,60p 영상 신호를 처리 할 수 있습니다.

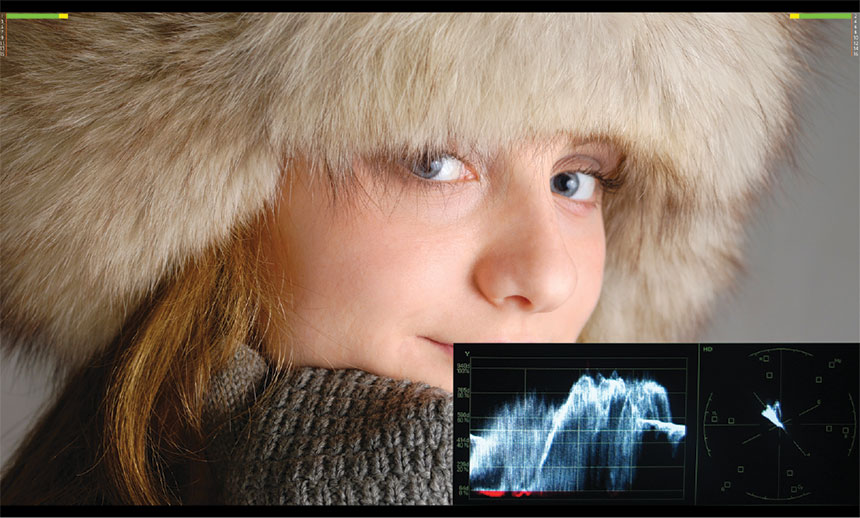

4K 웨이브 폼, 벡터스코프 표출 (OBM-U/W Series)
4K 웨이브폼, 벡터스코프 기능을 통해 사용자는 내부 파형 및 벡터 범위를 사용하여 4K 소스를 모니터 할 수 있습니다. *웨이브 폼 와이드 모드 지원뿐 아니라 웨이브 폼 과 벡터스코프를 동시에 표출 할 수 있습니다. * 본 기능은 OBM-U170, U090에서만 가능합니다.
High Dynamic Range(HDR) 기능 (OBM-U/W/P/N Series)
OBM 시리즈는 High Dynamic Range 영상을 표시하는 기능을 제공합니다. Postium HDR 기능을 통해 사용자는 장면의 하이라이트 및 섀도우 디테일 더욱 상세하게 볼 수 있으므로 더 자연스럽고 사실적인 이미지를 얻을 수 있습니다. OBM 시리즈는 PQ EOTF (SMPTE ST 2084), 하이브리드 로그 감마 및 S-Log3을 지원합니다.

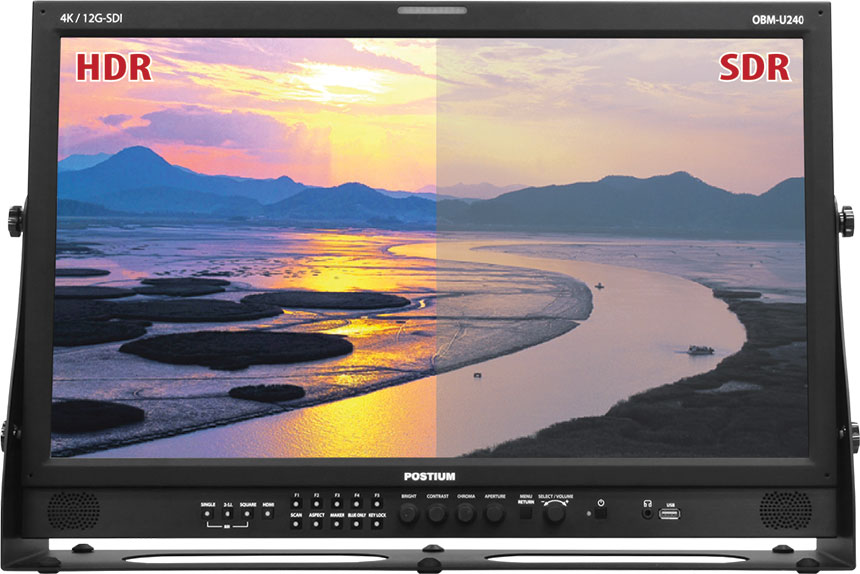

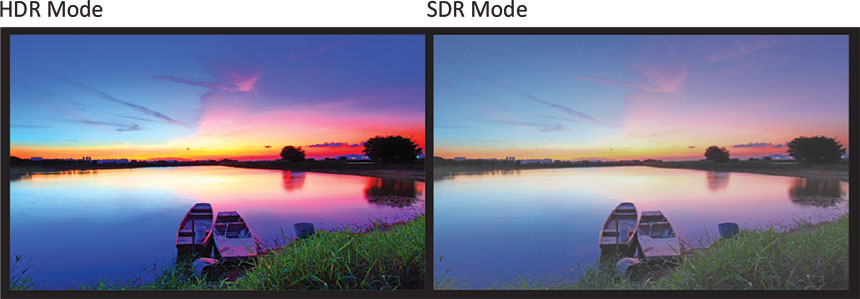

OBM-HDR은 한 개의 영상으로 HDR과 SDR(Standard Dynamic Range)을 동시에 비교하는 기능을 제공합니다.

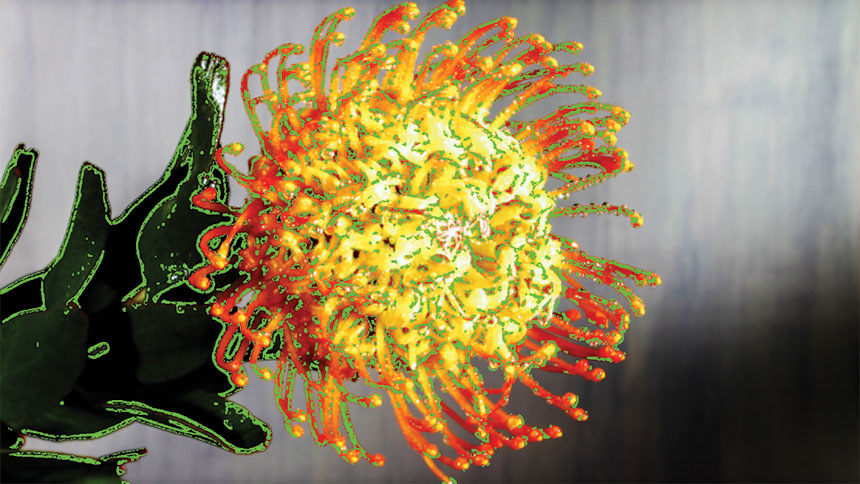

Focus Assist (OBM-U/W/P/N Series)
이 기능은 영상신호의 Aperture 레벨을 제어하고 영상 이미지의 가장자리 부분을 확인하기 쉽도록 하여 카메라의 초점을 잡는데 도움을 줍니다.

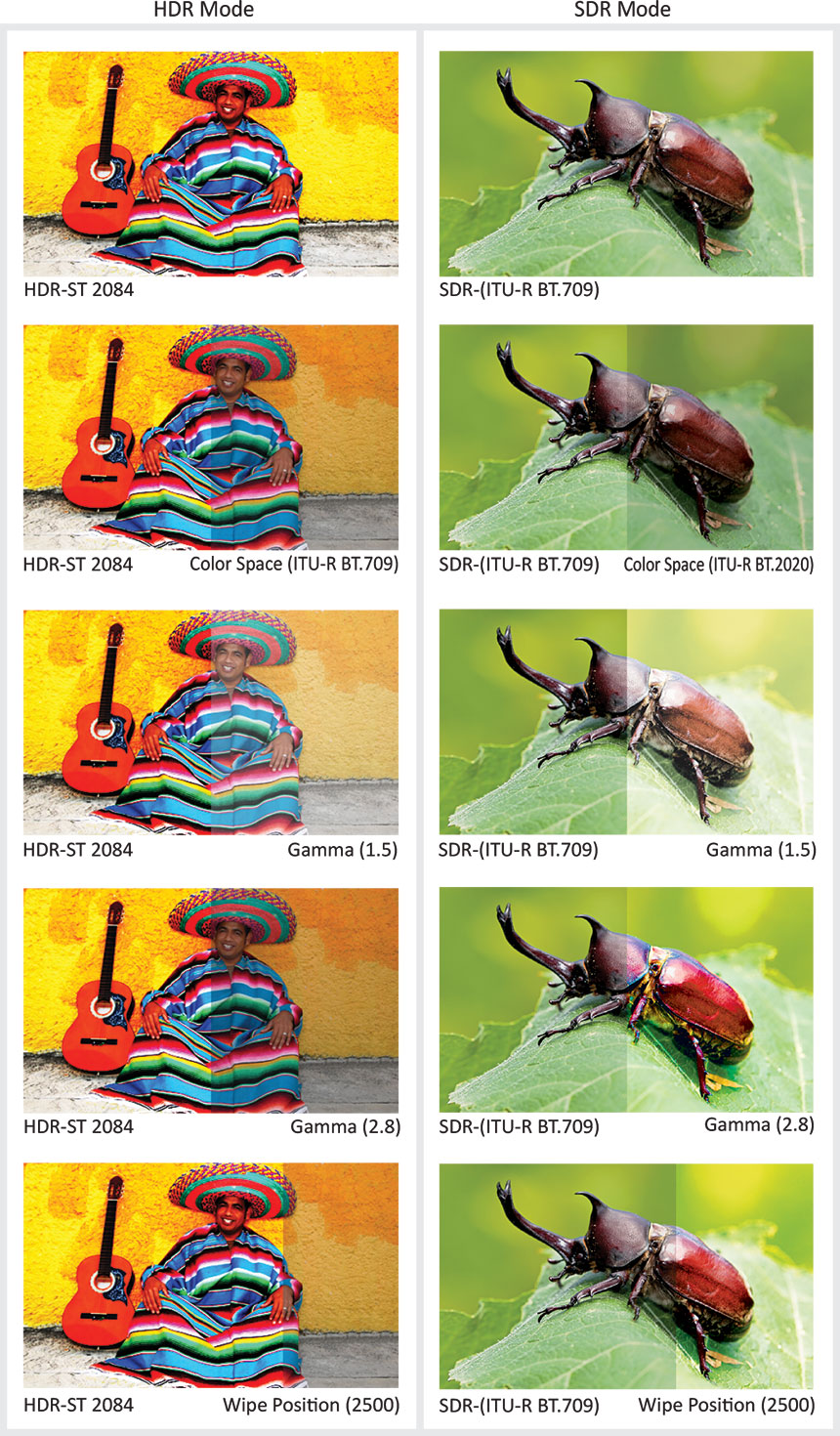

컬러 스페이스와 감마 값 비교 (Side by Side, Wipe position) (OBM-U Series)
이 특별한 기능을 통해 사용자는 서로 다른 두 가지 컬러스페이스, 감마, 색온도, 카메라 로그 및 다른 색상 설정을 동시에 한 번에 비교할 수 있습니다. 표시 할 두 그림의 영역은 수직 WIPE 패턴을 사용하여 원하는 영역 넓이를 선택할 수 있습니다.
다양한 4K/12G 영상표출 모드

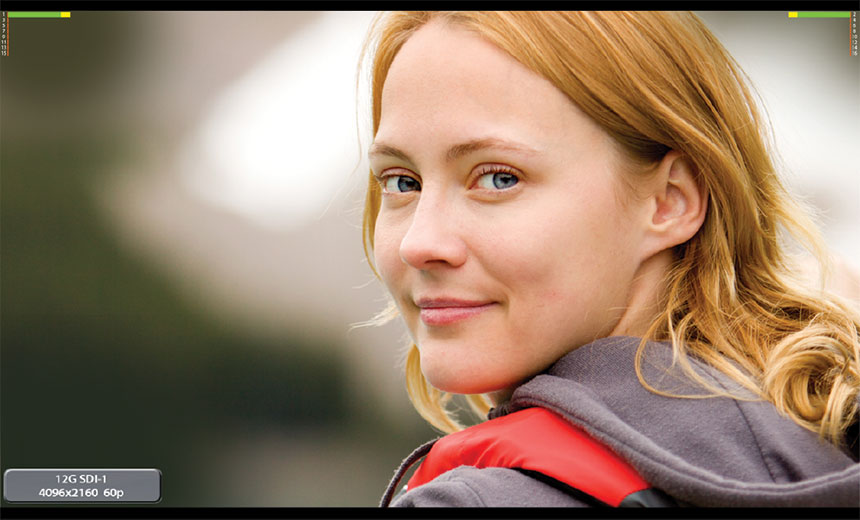

싱글링크 12G-SDI (OBM-U/W Series)
듀얼링크 2-Sample Interleave(2-S.I.) (OBM-U/W Series) (*OBM-U Series : Supports up to 2160/60p. OBM-W Series : Supports up to 2160/30p)
쿼드링크 2 Sample Interleave (2-S.I.) (OBM-U Series)
각 1개의 링크에서 들어오는 3G-SDI 영상신호를 2픽셀마다 배치하여 총 4개 링크의 영상신호를 하나의 화면에 표출합니다. 1 ~ 3개의 링크 케이블 문제가 발생 되더라도 모니터링에 문제가 없도록 촬영, 모니터링 화면이 정상적으로 표출하는 방식입니다.
쿼드링크 스퀘어 (OBM-U Series)
한 개의 영상이미지를 네개로 나누어 한번에 표출 합니다.

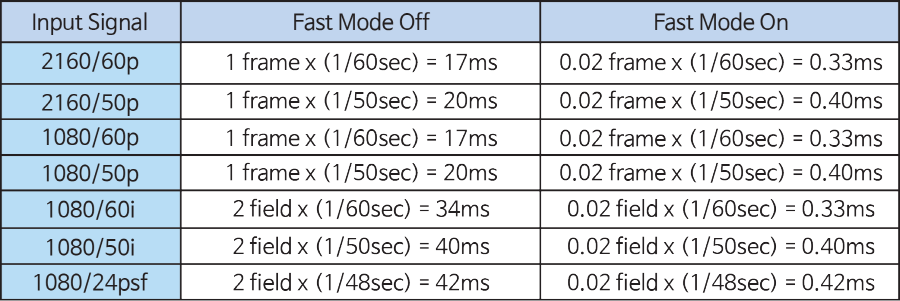

패스트 모드 (OBM-U*/W/P/N Series)
영상신호 처리과정에서 생기는 딜레이를 최소화 시켜주어 고속 모션 영상을 표시 할 때나 비디오와 오디오간의 지연시간을을 줄일 때도 유용한 기능입니다. * OBM-U240, U310, U550L은 지원하지 않습니다.

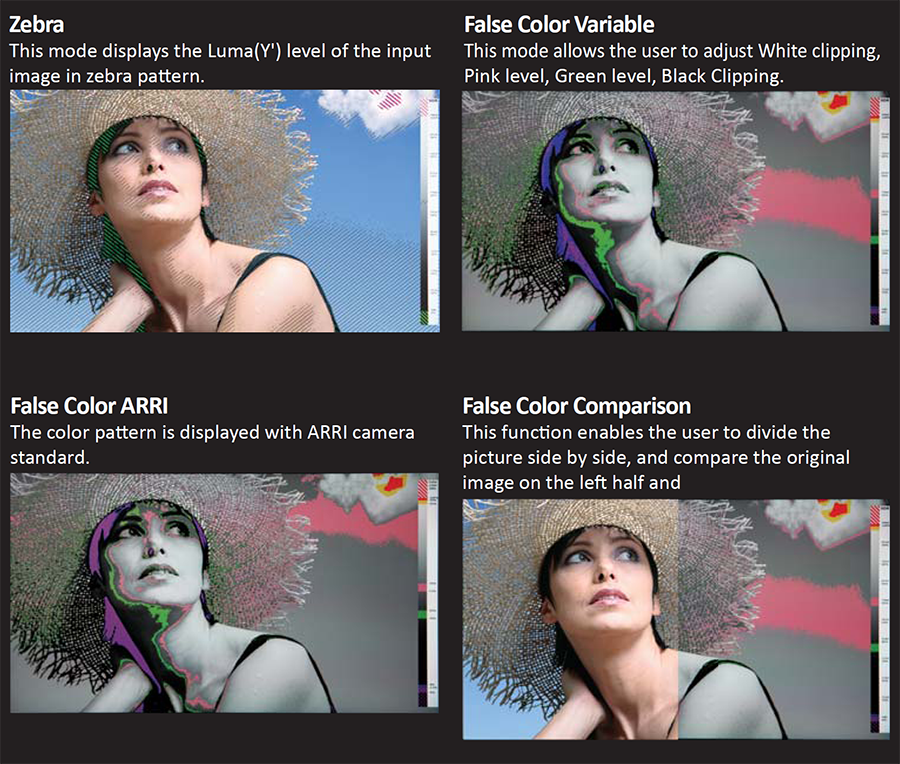

False Color (OBM-U/W/P/N Series)
이 기능은 입력 이미지의 Luma (Y ') 레벨을 평가합니다. 특정 Y '레벨이 설정되면 지정된 Luma (Y') 레벨의 픽셀이 지브라 패턴 또는 색상 패턴으로 표시되며 OBM False Color의 세 가지 모드중 원하는 모드를 선택하여 사용 할 수 있습니다.

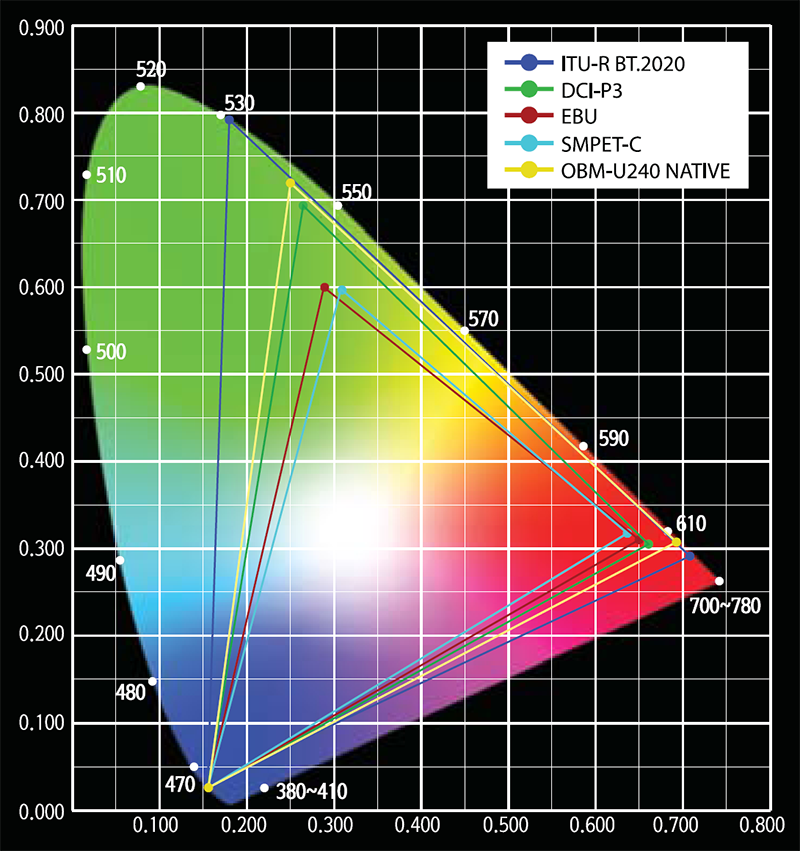

DCI-P3 와 ITU-R BT.2020을 지원하는 컬러스페이스 (OBM-U Series)
폭 넓은 컬러 영역과 고급 3D LUT 기능을 통해 OBM 시리즈는 다양한 색상 공간을 정확하게 재현하고 훌륭한 그레이 스케일을 구현할 수 있습니다. DCI-P3, ITU-R BT.2020, ITU-R BT.709, SMPTE-C, EBU, Native와 같은 Color Gamut에서 선택할 수 있습니다.

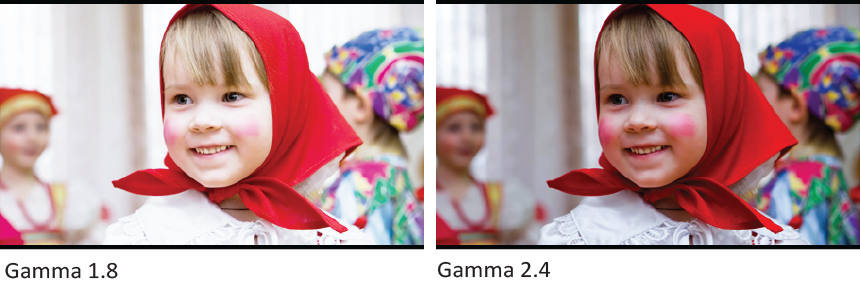

조정 가능한 감마 (OBM-U/W/P/N Series)
1.0 ~ 3.0까지 감마값 조정이 가능하여 사용자가 원하는 값을 지정할 수 있어 어떠한 영상을 모니터링 하더라도 밝기와 어두움을 손쉽게 확인, 분석이 가능합니다.

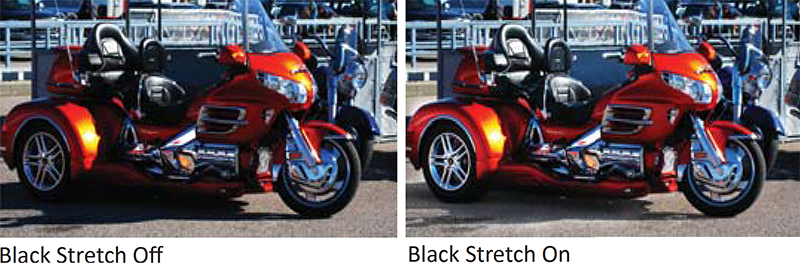

블랙 스트레치 (OBM-U Series)
블랙 스트레치는 밝은 영역의 이미지 품질을 떨어 뜨리지 않고 어두운 영역에서 피사체의 가시성을 높입니다. 이 모드는 절대 블랙 레벨이나 중간 톤에 영향을 미치지 않고 음영 세부 묘사를 높이는 데 사용할 수 있습니다.

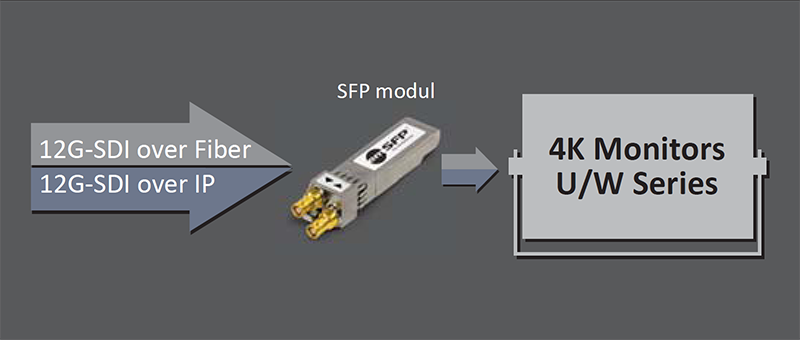

ST 2022-6을 지원하는 12G-SDI IP (OBM-U/W Series)
OBM-U 및 OBM-W 시리즈에는 다양한 방송 어플리케이션에 적합한 SFP 모듈을 사용할 수 있도록 SFP 인터페이스를 장착 하였습니다. OBM-U 및 OBM-W 시리즈 모니터는 통합 SFP 인터페이스를 통해 12G-SDI를 통한 광섬유 및 12G-SDI Single Link over IP를 표시 할 수 있습니다.
카메라 로그선택 (OBM-U/W/P/N Series)
OBM 시리즈에는 다양한 카메라 제조업체의 카메라 LUT가 내장되어 있어 사용자가 원하는 로그값을 적용하여 확인 가능하며 아래의 카메라 로그를 사용할 수 있습니다. Log-C, C-Log / S-Log2, S-Log3 / J-Log1 추후 더욱 다양한 카메라 LUT를 업데이트 할 예정입니다.

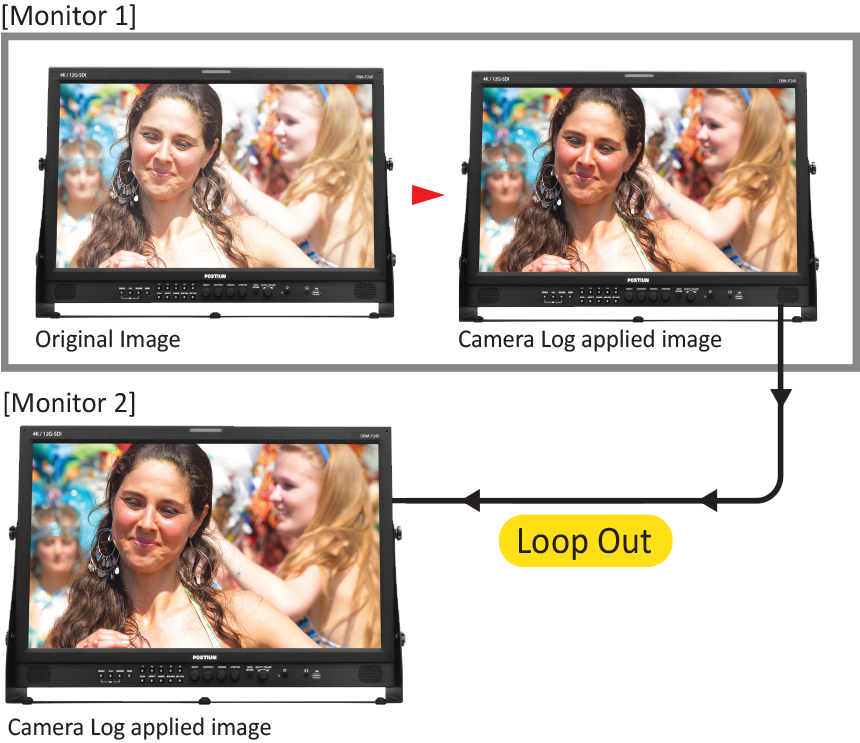

카메라 로그 적용 이미지 Loop Out (OBM-U/W/P/N Series)
이 기능은 원본 영상 이미지에 카메라 로그를 적용한 영상 이미지를 Loop Out하여 다른 모니터에서도 카메라로그가 적용된 영상 이미지를 표출할 수 있게 해줍니다.
이더넷을 이용한 리모트 컨트롤 (OBM-U/W/P/N Series)
OBM시리즈는 이더넷을 이용하여 리모트 컨트롤이 가능하여 네트웍상에서 손쉽게 컨트롤이 가능합니다.
클로즈 캡션 (OBM-U/W/P/N Series)
OBM시리즈는 SDI입력 신호의 클로즈 캡션을 CEA-708(HD-SDI 클로즈 캡션 표준) 또는 CEA-608(SD-SDI 클로즈 캡션 표준)으로 지원 합니다.

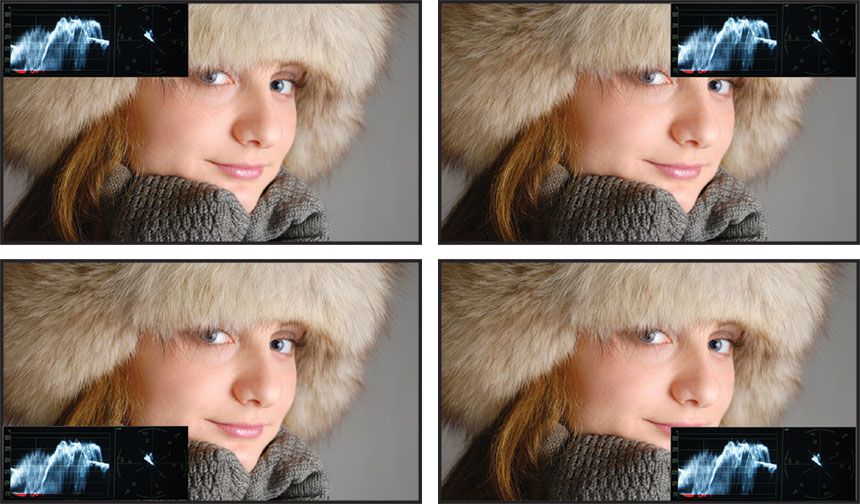

웨이브 폼, 벡터스코프 표시위치 변경 (OBM-P/N Series)
웨이브 폼, 벡터스코프의 표시위치를 왼쪽 위, 오른쪽 위, 왼쪽 아래, 오른쪽 아래중 원하는 위치로 변경 가능합니다.
웨이브 폼, 벡터스코프 표시크기 변경 (OBM-P/N Series)
웨이브 폼, 벡터스코프의 표시크기를 필요에 따라 변경 가능합니다.

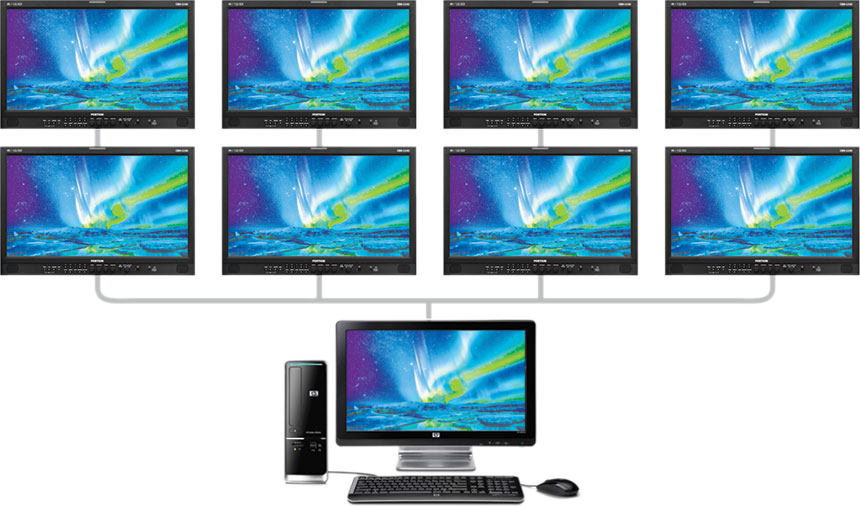

시스템 데이터 카피 (OBM-U/W/P/N Series)
이 기능은 사용자가 변경한 설정 값, 조정 값을 USB메모리에 저장하고 다른 모니터에서 불러와 사용할 수 있도록 하여 여러대의 모니터에 동일한 환경을 구축 하고자 할때 유용하게 사용할 수 있습니다.
다양한 마커 (OBM-U/W/P/N Series)
OBM시리즈는 Aspect 마커, Area 마커, Center 마커등 다양한 마커를 사용할 수 있을 뿐 아니라 각 마커의 세부 표시 설정이 가능합니다. 화면비 마커의 색상, 밝기, 수평 / 수직 위치 및 두께등 사용자가 원하는 대로 조정할 수 있습니다.

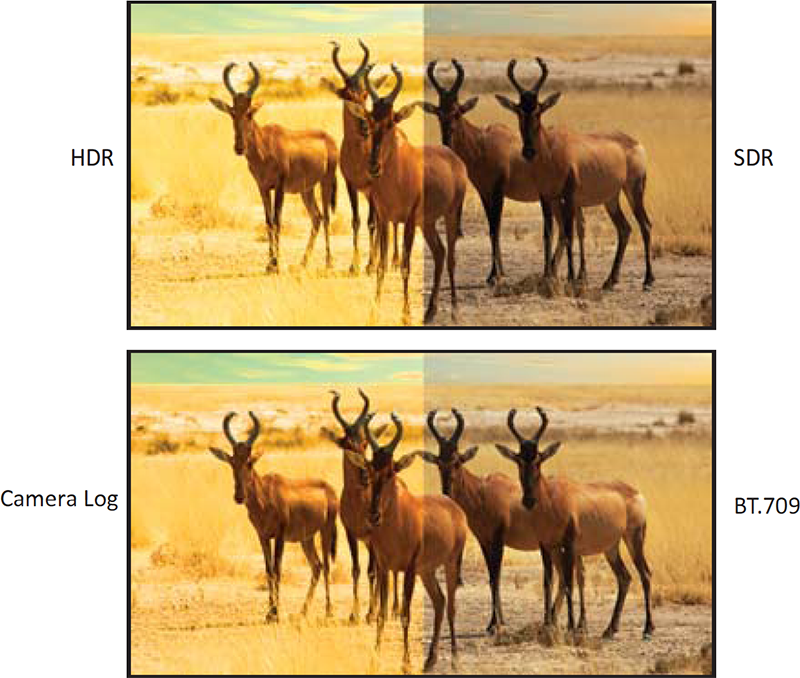

HDR / 카메라 로그 비교 (OBM-W/N Series)
이 특별한 기능은 사용자가 HDR과 카메라 로그를 한 화면에서 비교할 수 있는 기능으로 비교화면 영역은 사용자가 원하는대로 움직여 지정할 수 있습니다.
PBP(Picture-by-Picture) 기능 (P Series only)
OBM P 시리즈만의 특별한 Picture-byPicture 기능은 두 개의 SDI입력 신호로 들어오는 두 개의 서로 다른 영상신호를 한 화면에 표출해 줍니다. 이 기능은 두개의 영상 소스를 한 번에 비교, 조정해야 하는 경우 별도의 조정이나 설정없이 즉각적으로 표출되는 두 개의 영상신호를 한 번에 처리할 수 있습니다. OBM P 시리즈는 아래의 다양한 PBP모드를 제공합니다.

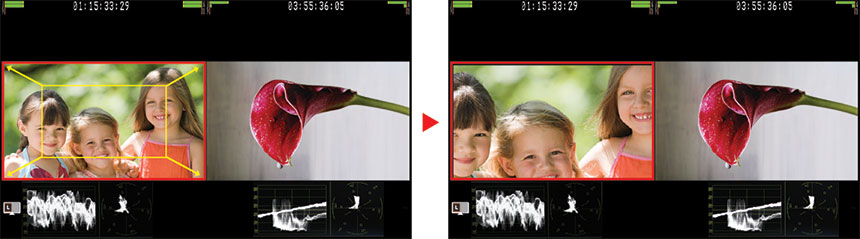

PBP 모드에서 1:1스캔 (P Series only)
이 기능은 PBP 모드에서 두개의 영상중 하나의 영상을 확대하여 볼 수 있는 기능입니다.
HDR 웨이브 폼 (OBM-U/W/P/N Series)
HDR기능 사용시 HDR 웨이브 폼을 화면에 표시해 줍니다.

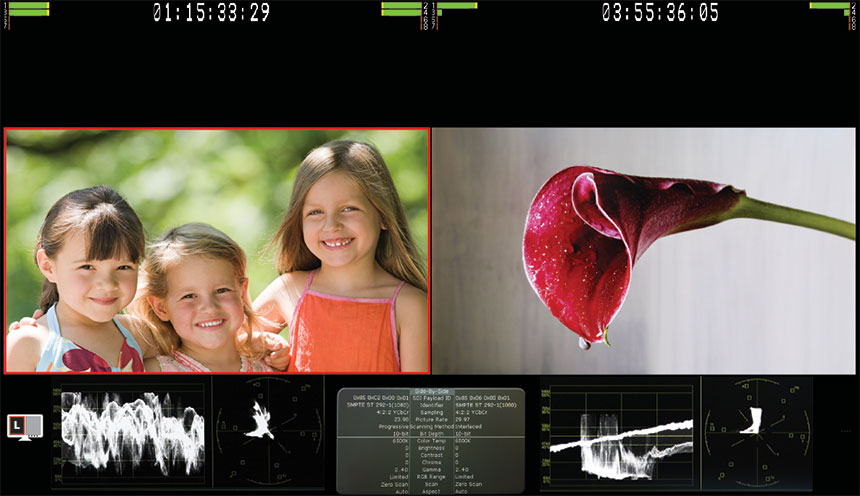

듀얼 웨이브 폼, 벡터스코프 (P Series only)
OBM P 시리즈는 두개의 서로 다른 영상신호에 웨이브 폼, 벡터스코프를 사용할 수 있습니다. 이 기능은 두 개의 영상을 한 번에 모니터링 하는 경우 유용한 기능입니다.

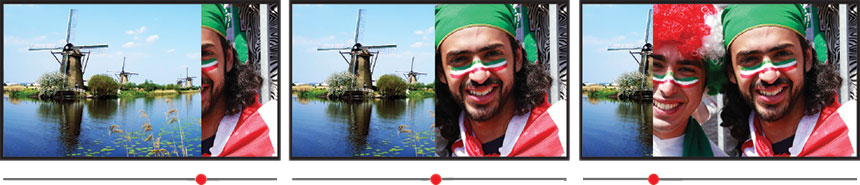

WIPE (P Series only)
두 개의 서로 다른 영상을 한 번에 표출할때 WIPE 기능을 사용할 수 있으며 이 기능으로 두 개의 영상 이미지의 세부사항을 픽셀 단위로 확인하는 경우 유용 합니다.

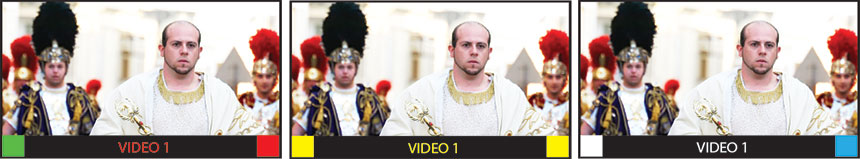

In-Monitor Display(IMD) 기능 (OBM-W/P/N Series)
이더넷을 이용한 외부 리모트 기능을 이용하여 영상 소스 이름과 탈리 정보를 화면에 표출할 수 있으며 TSL 시스템 프로토콜을 지원합니다. 영상 소소의 이름과 탈리 색상은 흰색, 빨강, 녹색, 파랑, 노랑, 사이언, 마젠타중 선택하여 사용할 수 있습니다.
PBP 모드에서 영상 이미지 컬러 설정 (P Series only)
OBM P 시리즈의 PBP기능 사용시 두 개의 서로 다른 이미지중 하나의 이미지에 컬러 설정을 변경할 수 있습니다. Brightness, Contrast, 색 온도, 카메라 LUT 등을 변경하여 확인할 수 있습니다.
이 특별한 기능을 활용하여 두 개의 동일한 이미지를 한 화면에 표시한 후 설정값을 변경하여 두 개의 이미지를 비교하여 볼 수 있습니다.
사용자 설정 값에 대한 암호설정 (OBM-U/W/P/N Series)
여러 사용자가 하나의 모니터를 사용하는 경우 각 사용자가 지정한 색온도 및 사용자 설정 값에 대한 암호 등록이 가능하여 사전 설정 값을 다른 사용자가 쉽게 사용할 수 없어 무단 사용으로부터 프리셋 정보를 안전하게 보호 할 수 있습니다.
3D LUT 파일 불러오기 (OBM-U/W/P/N Series)
OBM 시리즈는 사용자가 디스플레이의 정확하고 일관된 색상 일치를 위해 3D LUT를 불러오기가 가능하여 타사 컬러 그레이딩 응용 프로그램에 의해 생성 된 사용자 정의 된 값을 사용할 수도 있습니다. 33ˆ³ 와 65ˆ³ 큐브 파일을 지원합니다.
스캔 모드 (OBM-W Series)
4096 x 2160 (1.89 : 1) 신호가 1920x1080 (16 : 9) 해상도 신호로 공급 될 때 제로 스캔 모드를 선택하면 전체 그림이 1.89 : 1 비율로 화면에 표시됩니다.
