PRM 7" ~ 9" 시리즈

  • • PRM-702A
  • - 멀티 포맷 지원 (480i, 576i, 720P, 1080i, 1080P, 1080Psf, 2K)
  • - 2개의 HD/SD-SDI 입력(신호 자동 감지/전환), Active Loop Through 지원
  • - 7인치 고해상도 2화면 (800x480) 16.7메가픽셀 와이드 스크린
  • - 12비트 영상신호 처리
  • - 다양한 아날로그 신호 입력 (Composite, S-Video, YPbPr, RGB)
  • - 3RU (EIA 19인치 랙 기준)
  • - 리모트 컨트롤 할당기능
  • - AFD
  • - H/V Delay 지원
  • - 아날로그 스테레오 오디오 출력(폰 잭)
  • - 내장 좌,우 스피커 (2 x 1W)
  • - 모노크롬, Blue Only지원
  • - 마커, 사용자 지정 마커를 포함한 Safety Areas 지원
  • - 소스ID 기능 (사용자 지정 OSD기능)
  • - 내장 Audio Level Meter (16 ch) - Vertical/Horizontal 지원
  • - 타임코드 표시기능 (VITC / LTC)
  • - 사이즈 조정이 가능한 WaveForm (Y Cb Cr)/Vector Scope (SDI only)
  • 제원 :
    - 본체 : 480 x 126 x 45.2 (mm)/18.8 x 4.96 x 1.787 (inch), 3RU
    - 무게 : 3.2 kg/7.05 lbs.
  • Optional Accessories :
    Serial / RS422 Adapter
  • • PRM-902A
  • - 멀티 포맷 지원 (480i, 576i, 720P, 1080i, 1080P, 1080Psf, 2K)
  • - 2개의 HD/SD-SDI 입력(신호 자동 감지/전환), Active Loop Through 지원
  • - 9인치 고해상도 2화면 (800x480) 16.7메가픽셀 와이드 스크린
  • - 12비트 영상신호 처리
  • - 다양한 아날로그 신호 입력 (Composite, S-Video, YPbPr, RGB)
  • - 4RU (EIA 19인치 랙 기준)
  • - 리모트 컨트롤 할당기능
  • - AFD
  • - H/V Delay 지원
  • - 아날로그 스테레오 오디오 출력(폰 잭)
  • - 내장 좌,우 스피커 (2 x 1W)
  • - 모노크롬, Blue Only지원
  • - 마커, 사용자 지정 마커를 포함한 Safety Areas 지원
  • - 소스ID 기능 (사용자 지정 OSD기능)
  • - 내장 Audio Level Meter (16 ch) - Vertical/Horizontal 지원
  • - 타임코드 표시기능 (VITC / LTC)
  • - 사이즈 조정이 가능한 WaveForm (Y Cb Cr)/Vector Scope (SDI only)
  • 제원 :
    - 본체 : 480x176x63 (mm)/18.8x6.9x2.4 (inch), 4RU
    - 무게 : 4.1 kg/8.8 lbs.
  • • PRM-902Q
  • - 멀티 포맷 지원 (480i, 576i, 720P, 1080i, 1080P, 1080Psf, 2K)
  • - 2개의 HD/SD-SDI 입력(신호 자동 감지/전환), Active Loop Through 지원
  • - 9인치 QHD해상도 2화면 (960x540) 16.7메가픽셀 와이드 스크린
  • - 다양한 아날로그 신호 입력 (Composite, S-Video, YPbPr, RGB)
  • - 4RU (EIA 19인치 랙 기준)
  • - 리모트 컨트롤 할당기능
  • - 클로즈 캡션(CEA-608/708) 지원
  • - AFD
  • - H/V Delay 지원
  • - 아날로그 스테레오 오디오 출력(폰 잭)
  • - 내장 좌,우 스피커 (2 x 1W)
  • - 모노크롬, Blue Only지원
  • - 마커, 사용자 지정 마커를 포함한 Safety Areas 지원
  • - 소스ID 기능 (사용자 지정 OSD기능)
  • - 내장 Audio Level Meter (16 ch) - Vertical/Horizontal 지원
  • - 타임코드 표시기능 (VITC / LTC)
  • - 사이즈 조정이 가능한 WaveForm (Y Cb Cr)/Vector Scope (SDI only)
  • 제원 :
    - 본체 : 480 x 176 x 63 (mm) / 18.8 x 6.9 x 2.4 (inch), 4RU - 무게 : 4.1 kg / 8.8 lbs.

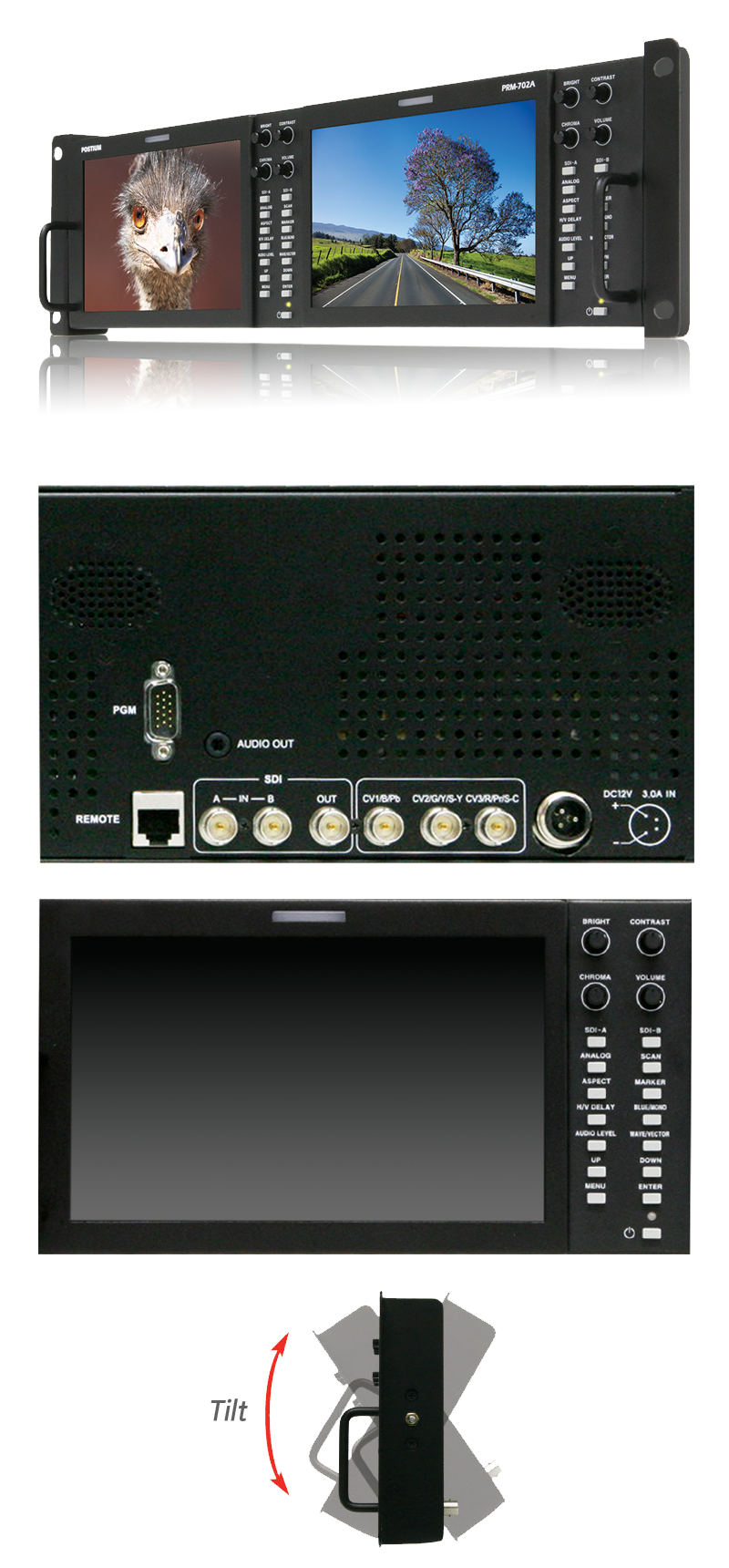

  • PRM-702A
  • PRM-702A image

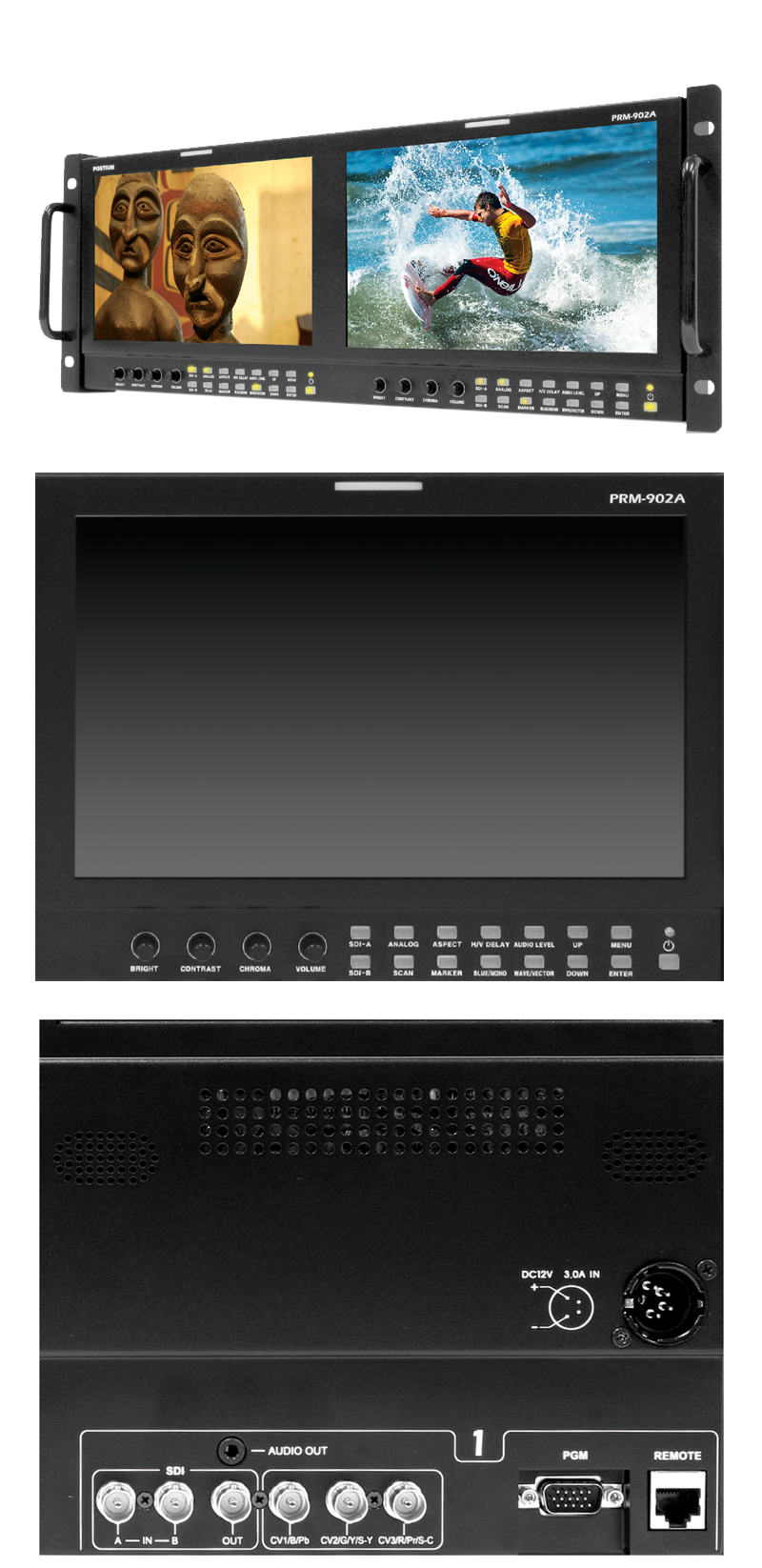

  • PRM-902A
  • PRM-902A image

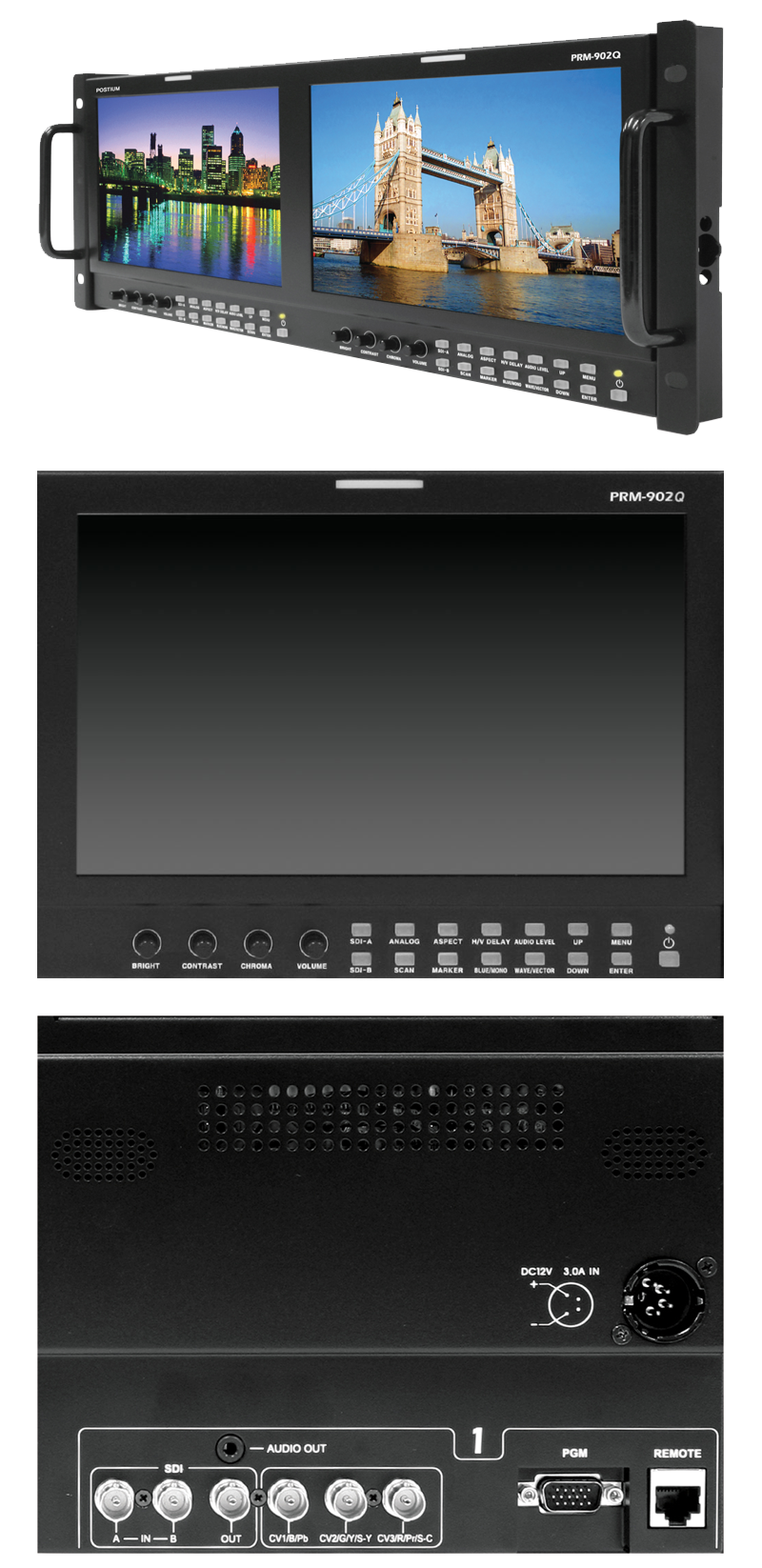

  • PRM-902Q
  • PRM-902Q image

PRM 7" ~ 9" 시리즈 제품 사양

ITEMS PRM-702A PRM-902A PRM-902Q
INPUT (1 SCREEN)
SDI 2 x BNC (HD/SD)
Analog 3 x BNC
(YPbPr/CVBS/S-Video/RGB)
OUTPUT (1 SCREEN)
SDI 1 x BNC (HD/SD)
Analog SDI Channel
Composite Outputs
1 x BNC (CVBS) SDI Channel
Composite Outputs
AUDIO IN/OUT
Phone Jack Out 1 x Headphone Out (Stereo)
Speaker 2 x 1W (Mono)
INPUT SIGNAL
Analog Composite (1.0 Vpp with Sync)
S-Video (1.0Vpp Y with Sync, 0.286Vpp [C])
Component (1.0Vpp Y with Sync,0.7Vpp [Pb,Pr])
RGB (1.0Vpp G with Sync, 0.7Vpp [B,R])
HD-SDI 1.485 Gbps
SD-SDI 270 Mbps
SDI INPUT SIGNAL FORMATS
SMPTE-274M /
SMPTE-292M
1080i (60/59.94/50) / 1080P (30/29.97/25/24/24sF/23.98/23.98sF)
SMPTE-296M 720P (23.98/24/25/29.97/30/50/59.94/60)
SMPTE-260M 1035i (60/59.94)
SMPTE-125M 480i (59.94)
ITU-R.BT.656 576i (50)
2K Format 2048 x 1080 (23.98psf/24psf/23.98p/24p)
OTHER INPUT SIGNAL FORMATS
CVBS Input NTSC (525/59.94i), PAL (625/50i), PAL-M (525/59.94i)
S-Video Input NTSC (525/59.94i), PAL (625/50i), PAL-M (525/59.94i)
Component, RGB
Input
480i (59.94) , 576i (50) , 480P (59.94) , 576P (50)
1080i (60/59.94/50)
1080P (30/29.97/25/24/24sF/23.98/23.98sF)
720P (50/59.94/60)
LCD
SIZE
(1 Screen)
9 inch 7 inch
Resolution
(1 Screen)
960 x 540 (16 : 9) 800 x 480 (15 : 9)
Pixel Pitch
(1 Screen)
0.207 (H) x 0.207 (V) mm 0.246 (H) x 0.246 (V) mm
Color
(1 Screen)
16.7M (True), 24bit
Viewing Angle
(1 Screen)
H : 170°, V : 170° H : 160°, V : 140° H : 140°, V : 140°
Luminance of White 400cd/m² (center) 600cd/m² (center) 350cd/m² (center)
Contrast
(1 Screen)
1000 : 1 600 : 1 700 : 1
Number of Screens 2
GENERAL
Power 12V DC / 2.4A 12V DC / 2.7A 12V DC / 1.6A
Power Consumption
(Approx.)
29 Watts 33 Watts 20 Watts
Operating Temperature 0°C to 40°C (32°F to 104°F)
Storage Temperature -30°C to 50°C (-22°F to 122°F)
Accessories DC Power Adapter

* 제품의 품질 향상을 위해 예고없이 변경될 수 있습니다.
