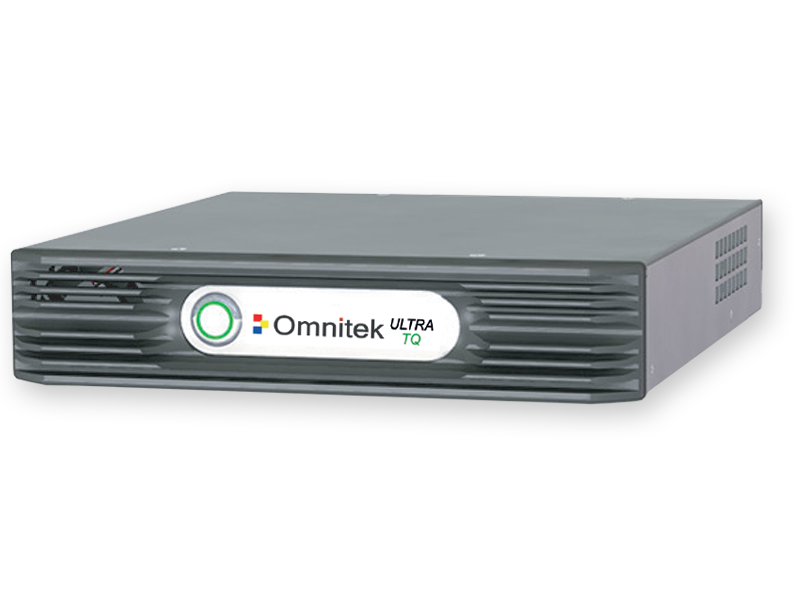

제품사진
제품사양

• Ultra TQ

• 영상 포맷과 컬러스페이스 지원
Ultra TQ는 높은 신뢰성을 가진 Ultra 4K Tool Box와 Ultra XR 기술에 기반한 차세대 방송 파형 모니터입니다. 이 플랫폼은 울트라 TQ의 IP를 옵션을 표준으로 SD-SDI / HD-SDI / 3G-SDI 신호품질 제어 및 모니터링을 수행 할 수 있습니다.

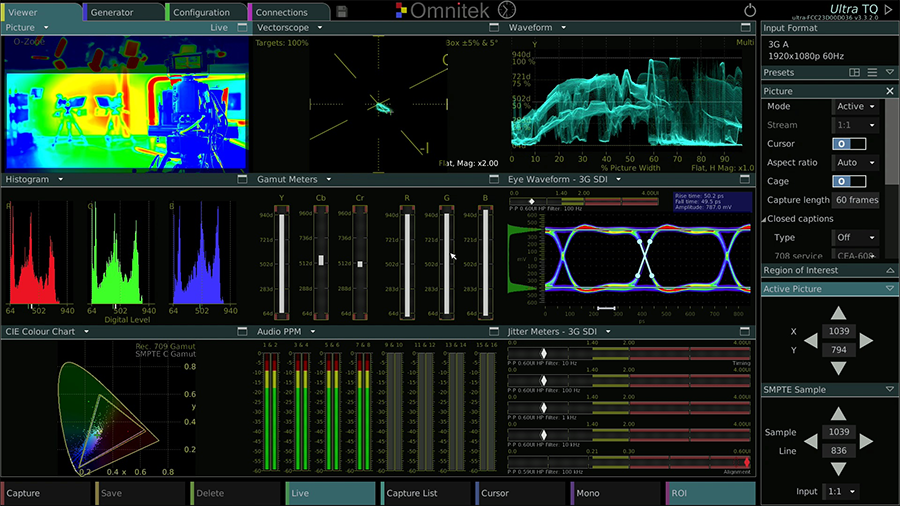

Ultra TQ에는 그림, 파형 모니터, 벡터 스코프, 비디오 상태, 비디오 타이밍, 오디오 미터, 오디오 상태, 타임 코드 로깅, 기본 라인 패턴 생성기 등과 같은 일반 방송신호를 측정하는 모든 도구가 포함되어 있습니다. SD-SDI, HD-SDI 또는 3G-SDI의 단일 채널을 표준으로 제공하며 포괄적인 방송 솔루션을 제공하기 위해 추가옵션을 이용하여 더 많은 기능들을 추가할 수 있습니다.

• SDI / IP Broadcast Waveform Rasterizer
Ultra TQ는 모든 SD 및 HD 비디오 형식표준을 지원하며 최대 60Hz의 프레임에서 최대 4K / UHD를 지원하도록 업그레이드 할 수 있습니다. DCU (Digital Cinema Initiative, SMPTE RP 431), Rec.709 (ITU-R 권장 BT.709), EBU (ITU-R BT.470 표준 RGB 컬러 스페이스), SMPTE C (SMPTE RP 145) 2020 (ITU-R 권장 사항 BT.2020) 컬러 스페이스가 지원됩니다.
Ultra TQ는 HDR옵션 추가시 PQ, HLF와 S-Log등 HDR신호 또한 분석 가능합니다.

• 자동 컨트롤
Ultra TQ는 SNMP 프로토콜을 사용한 원격 제어 지원을 통해 일상적인 모니터링 응용 프로그램에서 사용하기에 매우 적합합니다. 매개 변수 값과 시스템 제어는 모두 네트워크에서 읽기 및 쓰기 액세스가 가능하므로 모니터링 및 품질 관리를 수행하는 전용 시스템을 개발할 수 있습니다.

• 사용자 인터페이스
사용자 인터페이스는 HDMI, SDI 1920 x 1080지원 모니터 또는 원격으로 웹 브라우저(제한적)에서도 사용할 수 있습니다.
서로 다른 장비는 전체 화면으로 표시 또는 1 ~ 9 개의 장비를 표시하는 다양한 ‘멀티 타일’형식으로 표시할 수 있습니다.
Omnitek은 사용자 인터페이스가 간편하고 직관성이 뛰어나야 한다고 생각합니다. Ultra 제품군은 간단하지만 사용하기 쉽고 깨끗한 사용자 인터페이스를 제공 하기 때문에 Ultra의 정교한 기능이 필요한 전문가부터 매뉴얼을 공부하지 않고도 정보를 찾아야하는 일반 사용자들도 사용할 수 있습니다.

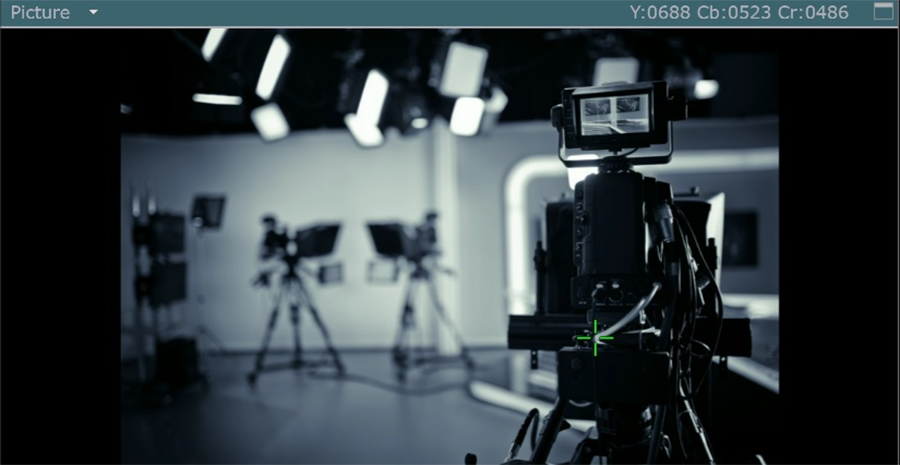

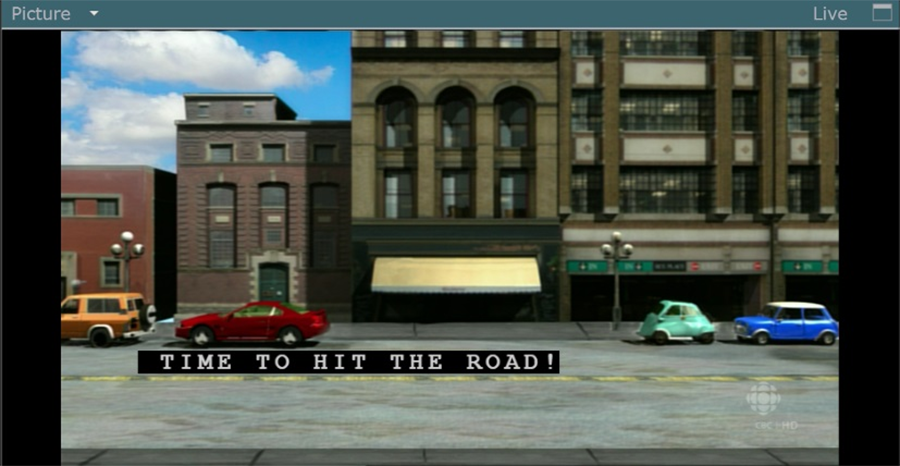

• 픽쳐 뷰어
뛰어난 품질의 HD 화면, 클로즈 캡션 표시, Safety Area, 3G 이상의 풀 프레임 캡쳐, 커서 위치의 픽셀값 등 지원

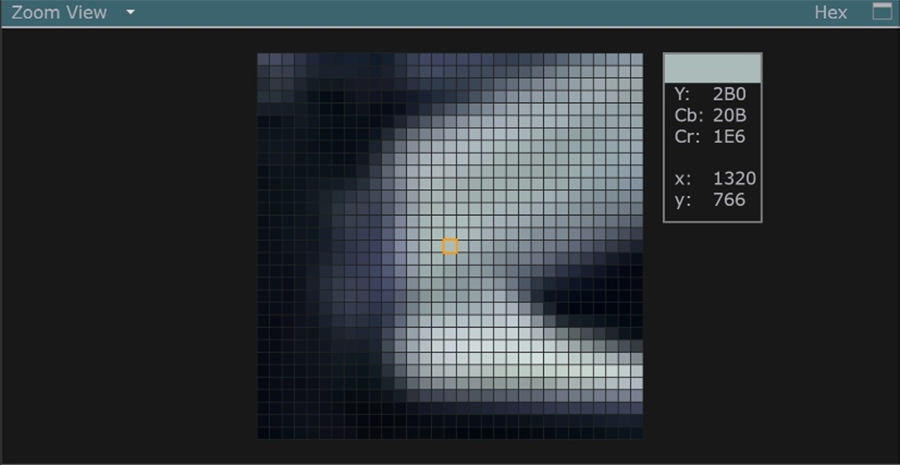

• 줌 뷰
31 x 31 또는 15 x 15 커서 배열, 10 비트, 8+2 비트 또는 10 진수 데이터 지원

• 캡션
OP-47, EIA/CEA 608-B (708-B), 캡션 표시가능

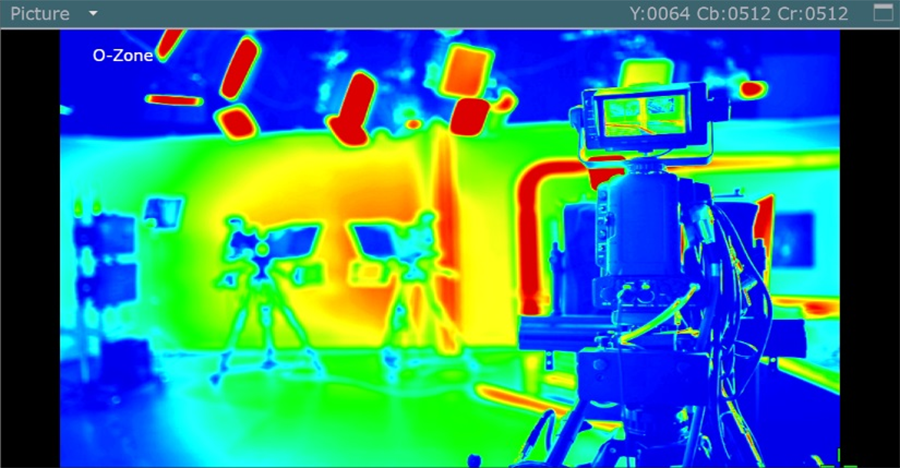

• HDR (추가옵션 필요)
SDR/HDR을 위한 Omnitel의 O-Zone False컬러 지원

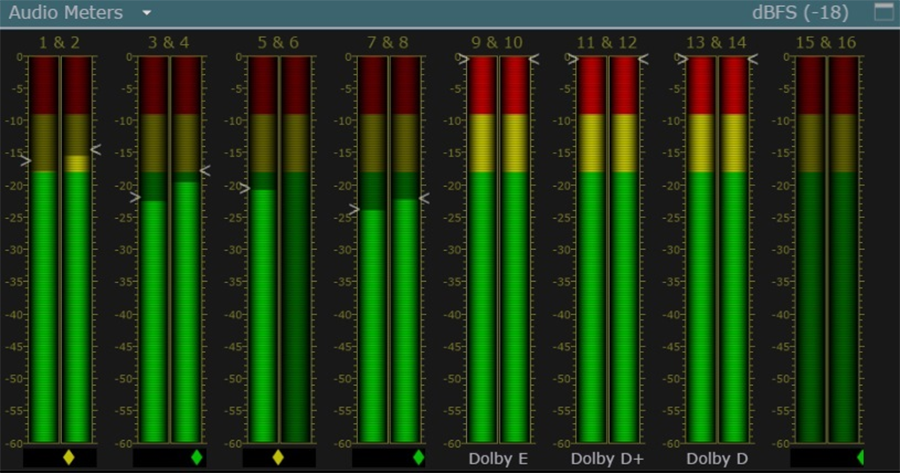

• 오디오 미터
16개의 오디오 채널, -60dB ~ 0dB범위, dBFS, DIN, BBC, EBU, VU, Nordic등 업계 표준 스케일

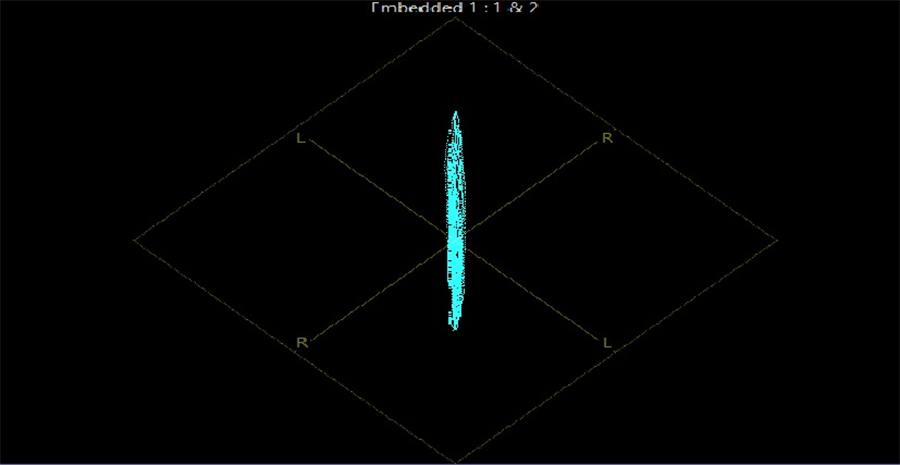

• 리사주
스테레오, 서라운드 리사주 표시

• Loudness 그래프
오디오 프로그램 Loudness는 LU, LUFs, LKFs 또는 EBU, ITU BS. 1770-1, BS. 1770-2, BS. 1770-3, ATSC A/85, ARIB TR-B32, OP-59 권장사항 으로 구성 됩니다.

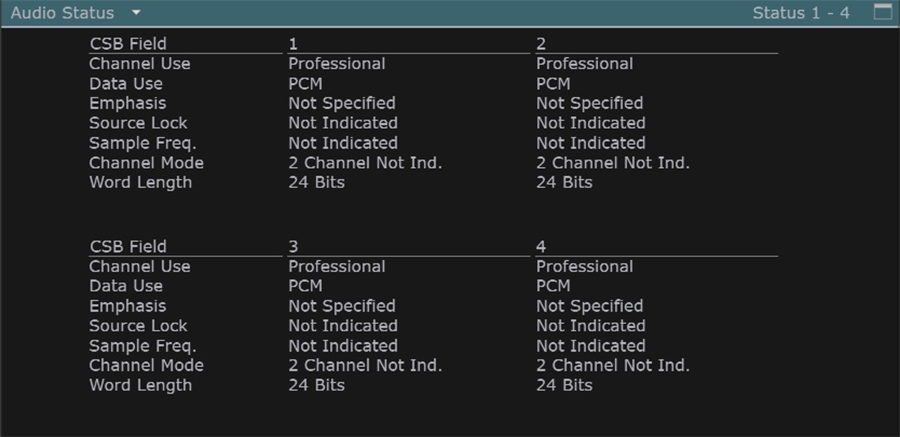

• 오디오 상태
채널 사용, 데이터 사용, Emphasis, 심플 프리퀀시, 채널모드, Word Length의 상세한 오디오 포맷과 상태 파라메터를 확인 할 수 있습니다.

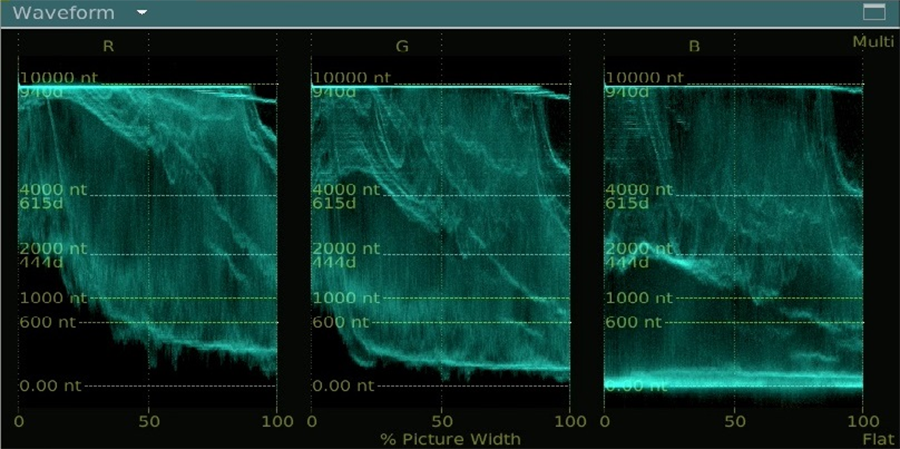

• 웨이브 폼 모니터
YCbCr, YRGB 또는 XYZ 표시
Horizontal, vertical 줌
싱글, 멀티, 전체 Line 디스플레이
풀 프레임 또는 특정영역 확인
Digital, mV, IRE, Nits 계수선

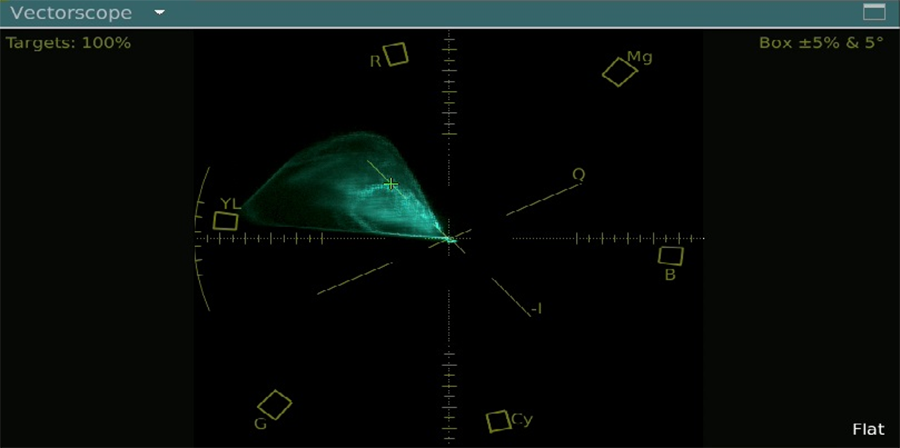

• 벡터 스코프
BT.601, 709, 2020 준수
100% and 75% 계수선
확대율 선택
풀 프레임 또는 특정영역 확인

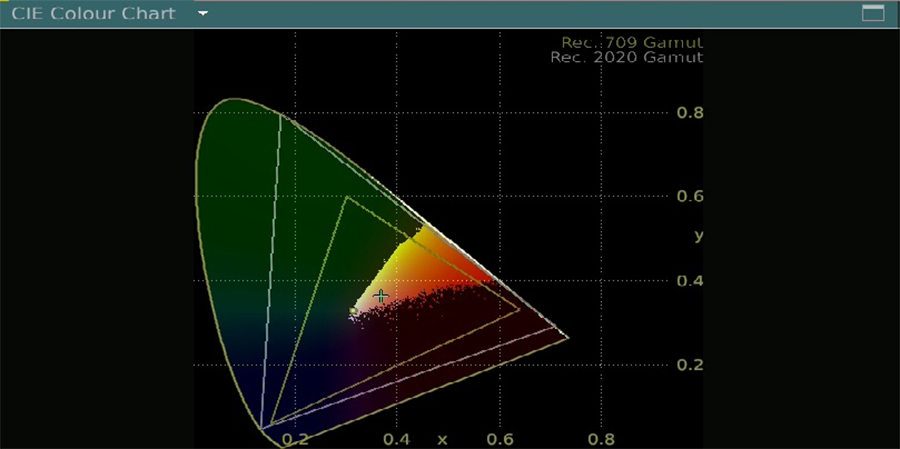

• CIE 차트 (AVD_COL 옵션)
선택된 SMTP C, EBU, BT. 2020, 원색 색도 실시간 표시

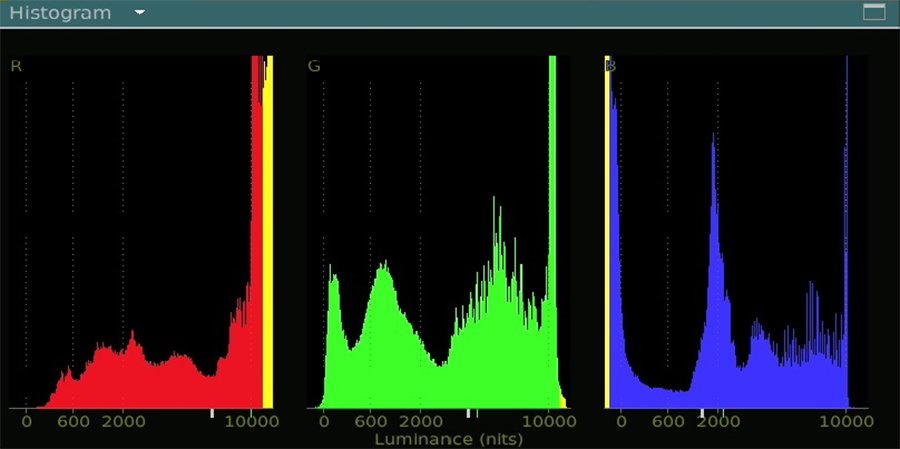

• 히스토그램 (AVD_COL 옵션)
YCbCr or RGB 디스플레이, Stack, Parade, linear & logarithmic 스케일, 풀 프레임 또는 특정 영역 등 각 색상의 실제 농도 표현

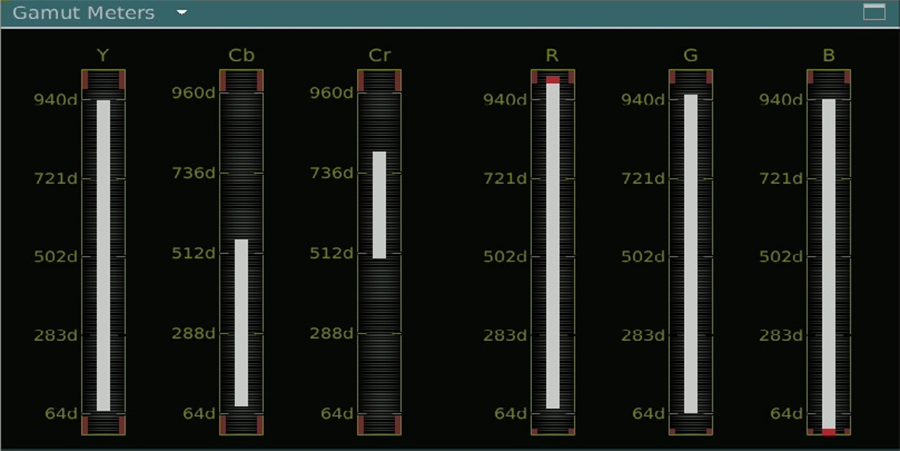

• Gamut 미터
EBU RP 103 준수
6 바 YCbCr, RGB 체크
Gamut Error 하이라이트
풀 프레임 또는 특정영역 표현

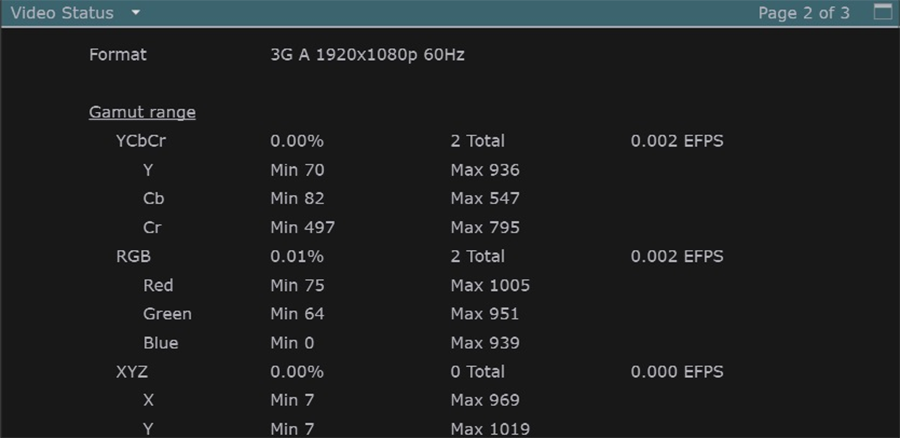

• 영상 상태
비디오 포맷 및 상태 매개 변수는 비디오 형식 및 영역 범위와 최종 이미지를 구성하는 ‘링크’ 및 ‘스트림’의 세부 정보를 포함합니다.

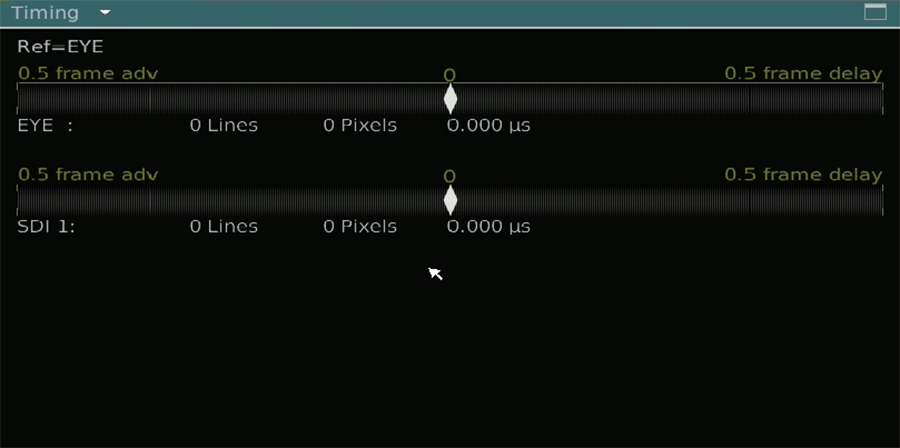

• Timing
싱글 또는 듀얼 링크 Timing 또는 locking reference
그래픽 디스플레이
수치 Timing 값

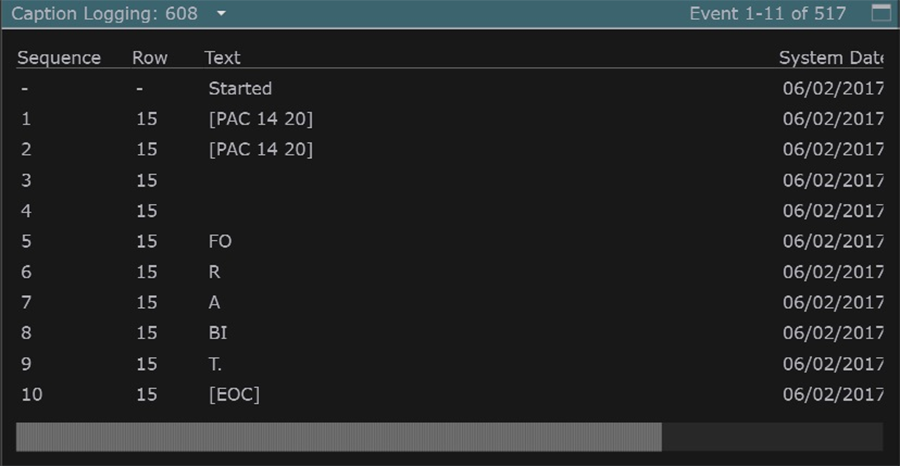

• 이벤트, 클로즈 캡션 로깅
발생 이벤트 또는 캡션 로그
소스 타임코드 로그
사용자 선택 열

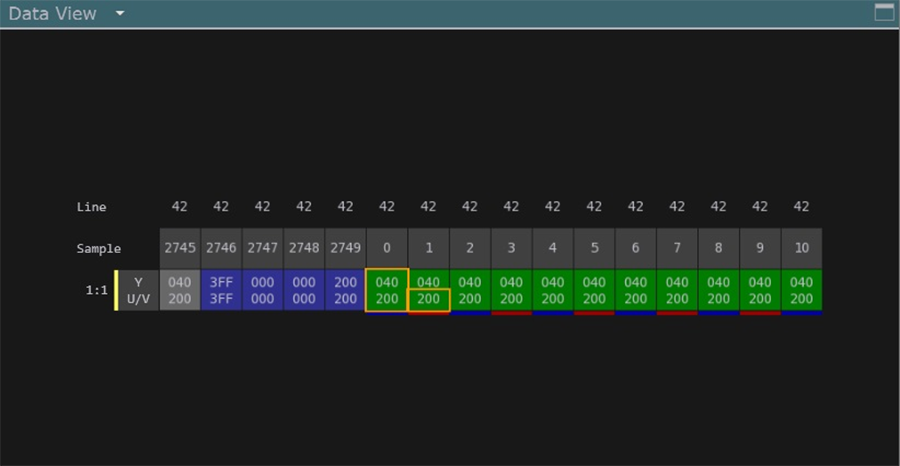

• 데이터 뷰 (DATA 옵션)
10bit, 8+2bit 또는 집합 데이터의 10진수 표시, SMPTE 색상 코드 가상 이미지 식별

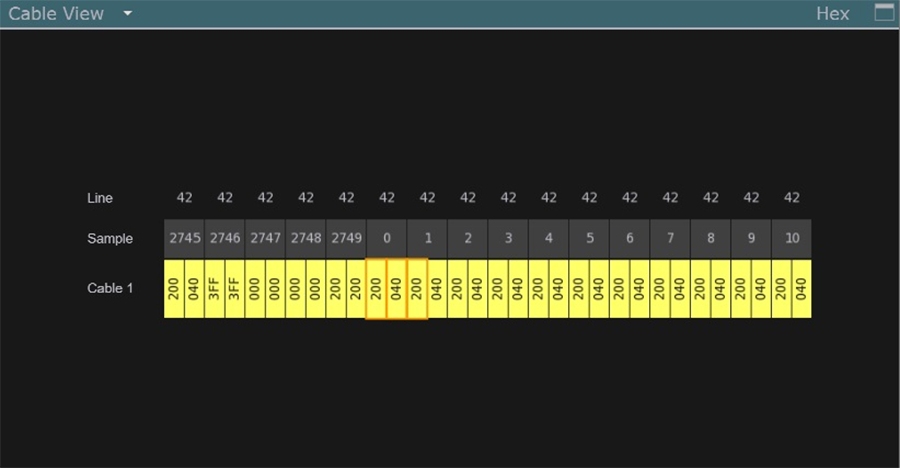

• 케이블 뷰 (DATA 옵션)
10bit, 8+2bit 또는 케이블 데이터의 10진수 데이터 표시, SMPTE 색상 코드 가상 이미지 식별

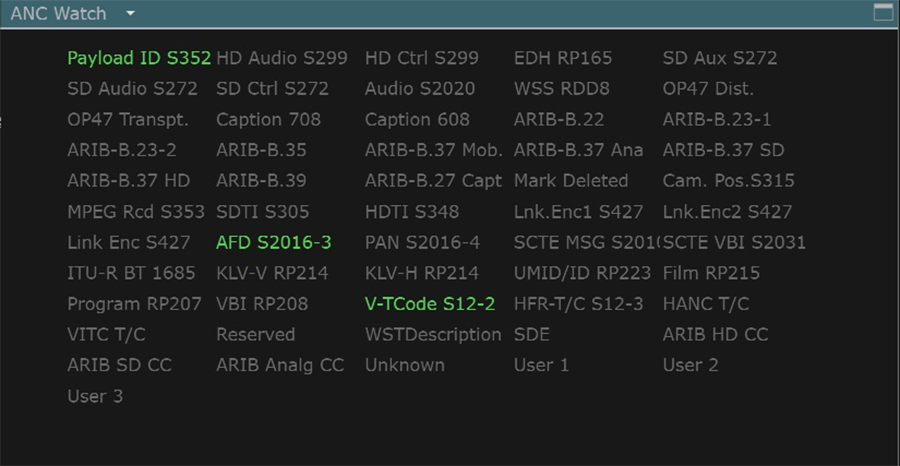

• Ancillary Watch (DATA 옵션)
일반 ANC와 사용자 설정 패킷이 제공하는 색상 코드 상태, 패킷 에러 횟수를 모니터링 합니다.

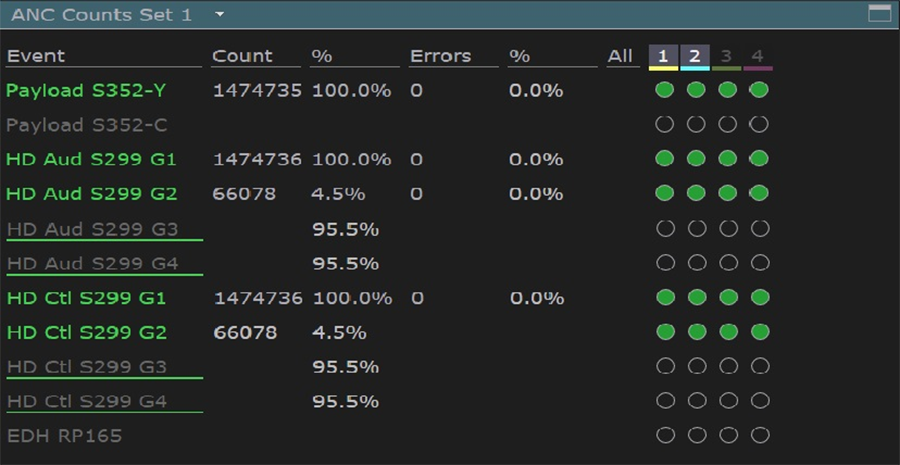

• Ancillary Counts (DATA 옵션)
ANC 패킷, 오류 수 및 링크 세부 정보를 신호등 모양의 아이콘으로 표시합니다.

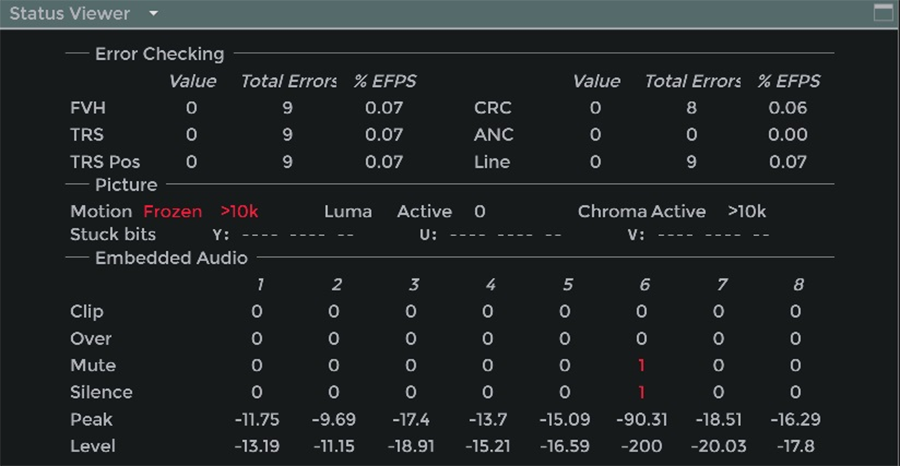

• 상태 뷰어
TSA시퀀스를 사용하여 영상 상태, 오디오 채널 레벨 모니터링 / 경고, AV 딜레이 측정 불가 등을 확인 합니다.

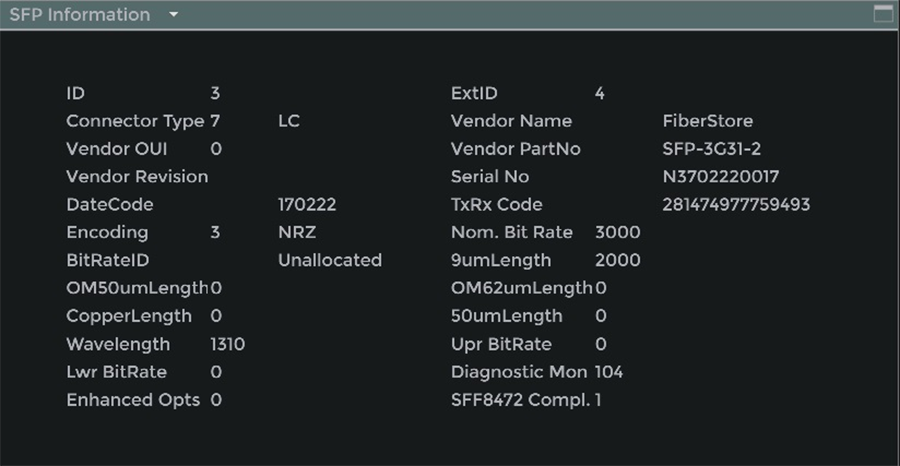

• SPF 정보 (IP / SFP Options)
ANC 패킷, 오류 수 및 링크 세부 정보를 신호등 모양의 아이콘으로 표시합니다.

• 라인 패턴 생성
내장된 패턴 생성기를 통하여 간단한 테스트용 SD, HD, 3G 표준 패턴영상을 SDI로 표출 합니다.

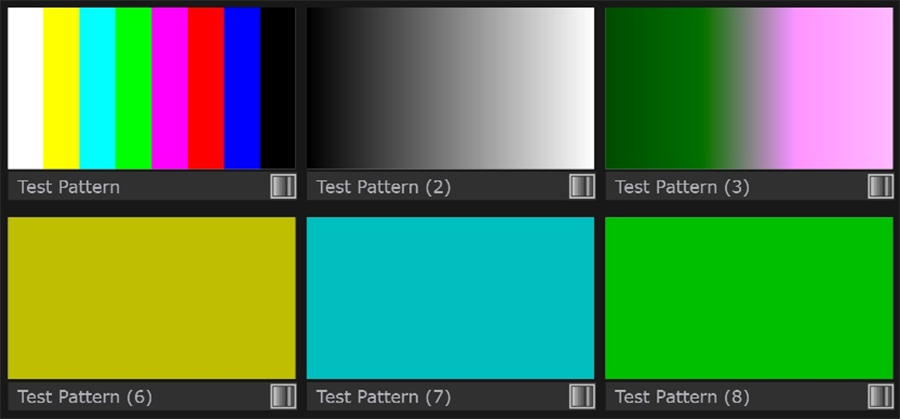

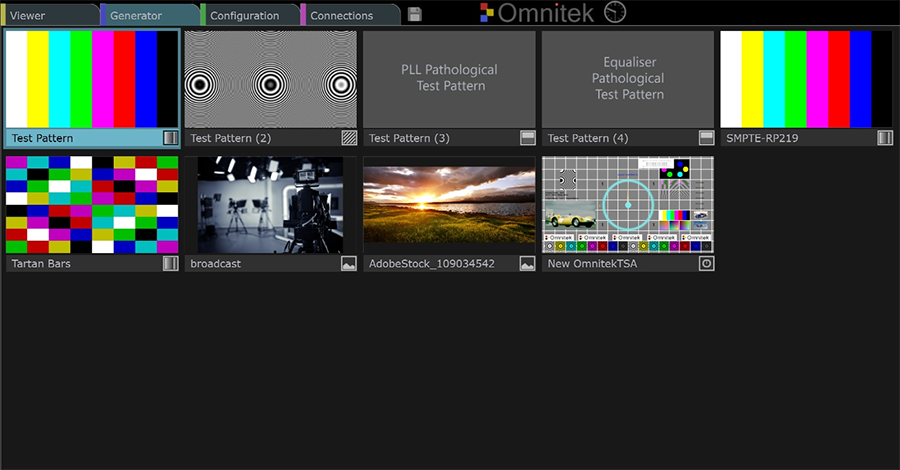

• 패턴 생성 (GENERATE 옵션)
라인 패턴, 시퀀스, 오디오 톤 생성, 컴포지트 패턴, 캡쳐된 이미지와 시퀀스 지원

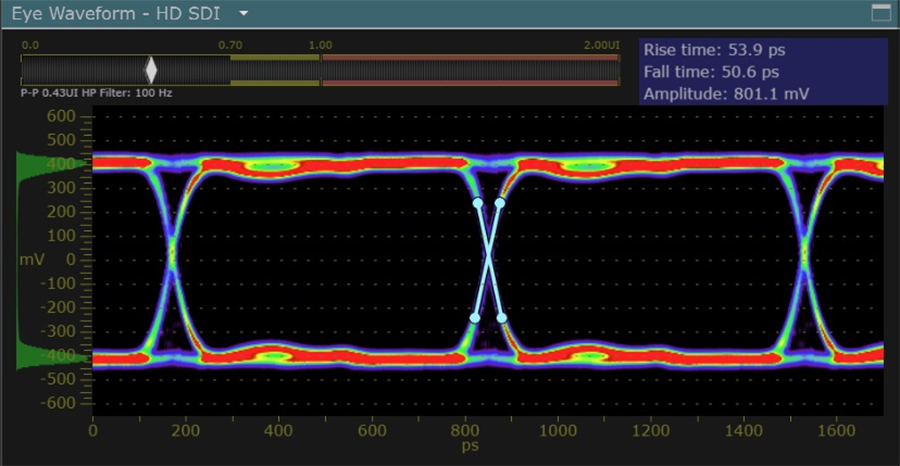

• EYE 패턴 (PHY 옵션)
SD, HD, 3G SDI 자동 계측, 높 낮이 시간 커서, 진폭 히스토그램, 싱글 또는 멀티 EYE 지원

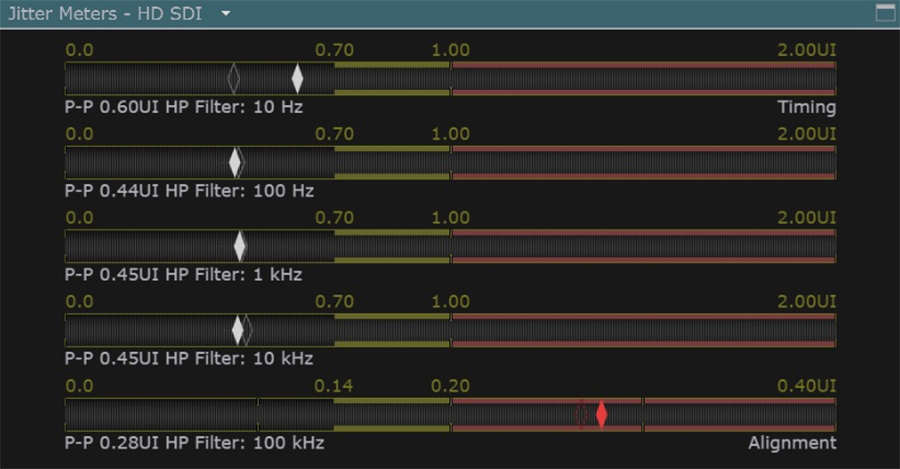

• 지터 메터 (PHY 옵션)
SD, HD, 3G SDI, 5개의 실시간 지터 메터(SMPTE 준수), 끊김 없는 지터 커서, 지터 레벨 마커

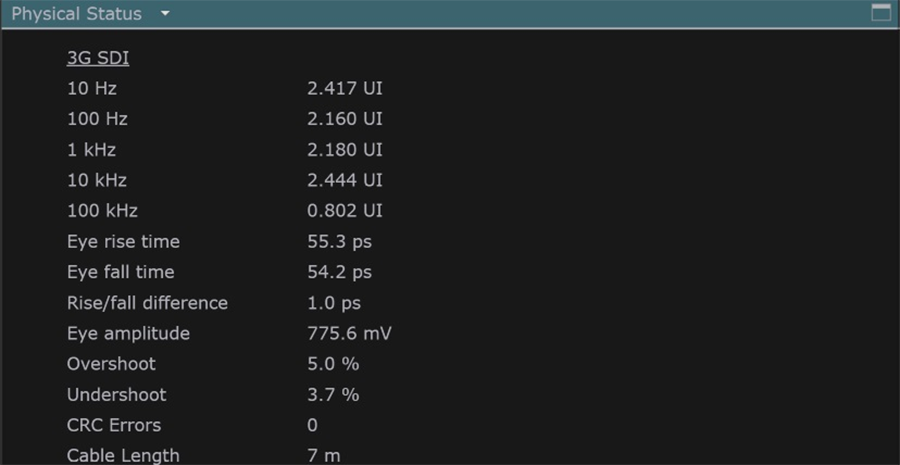

• 물리적 상태 (PHY 옵션)
SD, HD, 3G SDI 물리적 상태표시, Rise time, Fall time, Eye 진폭과 케이블 길이 측정

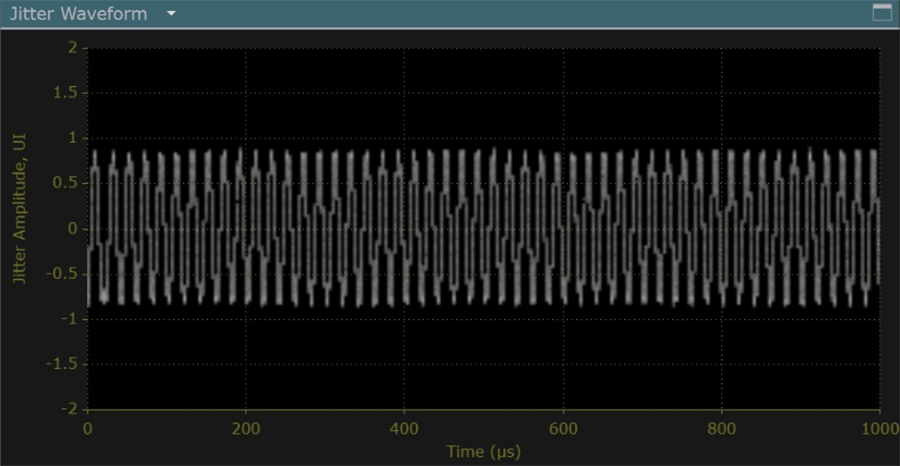

• 지터 웨이브 폼 (PHY_ADV 옵션)
10Hz ~ 20MHz 스펙트럼 실시간 지터 표출, 사용자 선택 범위 측정

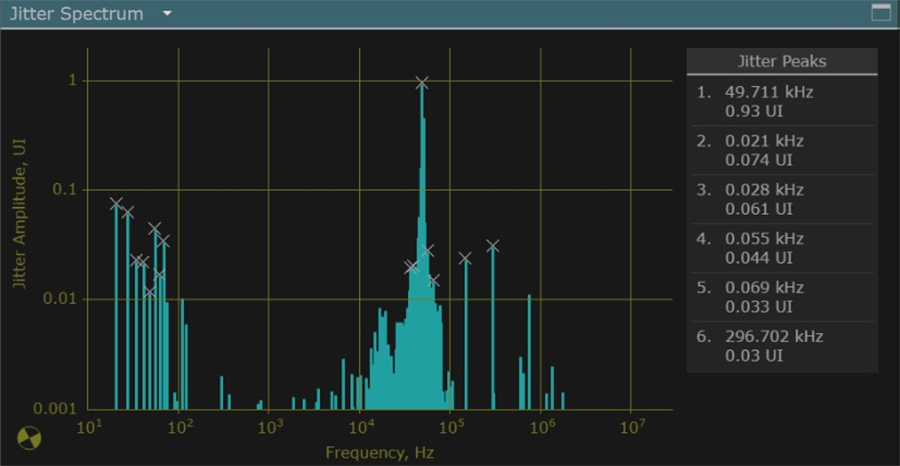

• 지터 스펙트럼 (PHY_ADV 옵션)
10Hz ~ 20MHz 스펙트럼 꼭지점 지터 테이블, 로그/리니어 스케일 사용자 선택 범위 측정

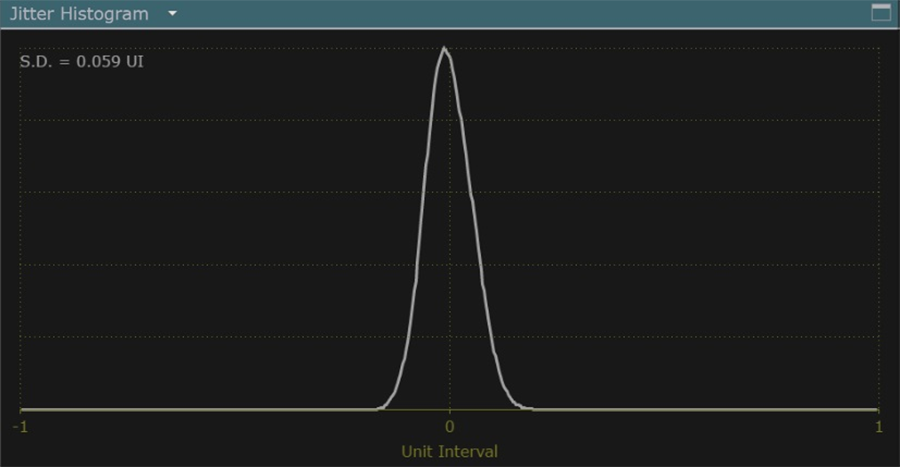

• 지터 히스토그램 (PHY_ADV 옵션)
10Hz ~ 20MHz 스펙트럼 꼭지점 지터 테이블, 로그/리니어 스케일 사용자 선택 범위 측정

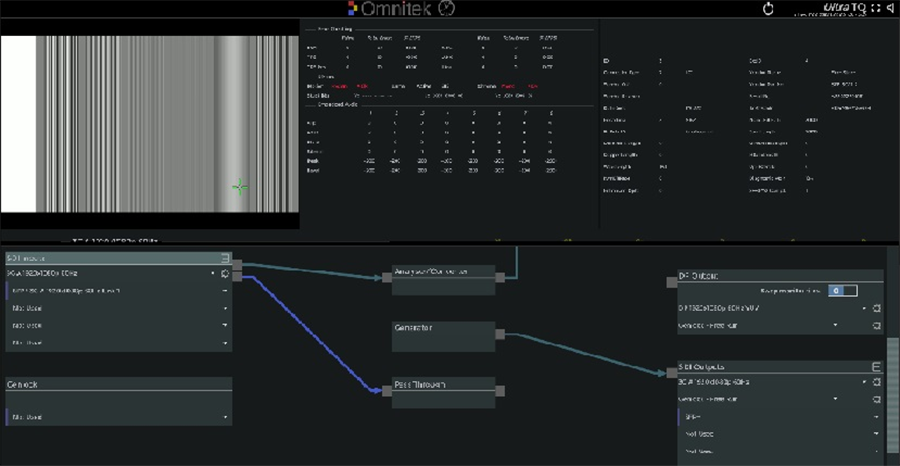

• IP 연결성 (IP / SPF 옵션)
SMPTE 2110 IP 또는 SMPTE 2022-6 VOE 환경의 연결성, 영상 분석/모니터링, 오디오와 메타 데이터 측정

Ultra TQ

Omnitek Ultra TQ 시리즈 제품 사양

ITEMS	Ultra TQ
Video Bidirectional I/O
3x SDI	“SDI 1”, “SDI 2”, “SDI 3” - 3G/HD/SD as standard
Connection	BNC, 75Ω input impedance
SDI Video Formats (SMPTE Standards)
2048 x 1080p	23.98/24/25/29.97/30/47.952/48/50/59.94/60Hz
1920 x 1080p	23.98/24/25/29.97/30/50/59.94/60Hz
2048, 1920 x 1080sF	23.98/24/25/29.97/30Hz
2048, 1920 x 1080i	50/59.94/60Hz
1280 x 720p	23.98/24/25/29.97/30/50/59.94/60Hz
720 x 486i	59.94, 576i - 50Hz
HD 1080p	3GA-SDI/3GB-SDI/3GB-DS-SDI/Dual-link HD-SDI ST 425-1, 372
HD/SD	HD-SDI/SD-SDI ST 2048-2, 274, 296, 259
3G Level A	3G-SDI ST 425-1
Sampling	4:2:2, 4:4:4 Y’Cb’Cr’, R’G’B’, X’Y’Z’ : 8, 10, 12 bits
Colour spaces	EBU (ITU-R BT.470 standardized RGB), ITU-R BT.601, ITU-R BT.709, ITU-R BT.2020, DCI (SMPTE RP 431), SMPTE C (SMPTE RP 145)
HDMI Video Formats
1280 x 720p	50/60Hz
1920 x 1080p	50/60Hz
2048 x 1080p	50/59.98/60Hz
Video Inputs
1x SDI	“Eye” - 3G/HD/SD as standard
2x SDI¹	“Aux 1”, “Aux 2” - 3G/HD/SD as standard (12G Ready)
Connection	BNC, 75Ω input impedance
HDMI	Supports up to 1080p60
Video Outputs
1x SDI	“SDI 4” - 3G/HD/SD as standard
2x SDI¹	“Aux 3”, “Aux 4” - 3G/HD/SD as standard (12G Ready)
Connection	BNC, 75Ω output impedance
HDMI	Supports up to 1080p60
DisplayPort¹	Supports up to 1080p60 (UHD Ready)
Audio I/O
Audio I/O	Embedded SDI & HDMI
Reference
Sync Input	Analogue Black (0.3V p-p) or Tri-level (0.6V p-p)
Connection	“Composite” - BNC, 75Ω input impedance
Communications, Control & file I/O
Ethernet	1Gb/s
Connection	RJ45
2x USB	USB 2.0 (supporting FAT32 & exFAT media)
User Interface
Display	SDI, HDMI or HTML over IP
Control	USB keyboard and mouse/tracker ball or via browser
Environmental
Power	12V DC 60W. PSU 100-240V AC 50-60Hz
Size/Weight	215mm x 233mm x 42mm, 1.7Kg
Temperature	Operational: +5 to +35C, Storage: -20 to +50C
Humidity	<95% non-condensing
Options
Ultra TQ +¹	Ultra TQ + Chassis - 12G Ready & UHD Ready
IP / SFP	SMPTE 2110 & SMPTE 2022-6 Connectivity
PHY	Physical Layer Analysis
PHY_ADV	Advanced Physical Layer Analysis
ADV_COL	CIE Colour chart and Histograms
VIDEO_HDR	ST2084 / PQ and Hybrid Log Gamma
DATA	Ancillary analysis package
GENERATE	Full Test Pattern Generator
DOLBY	Dolby E Decode and Metadata
ULTRA_RACK	19 inch rack mount kit

* 제품의 품질 향상을 위해 예고없이 변경될 수 있습니다.
