  • • 다양한 4K/QFHD 영상신호 입력
  • OBM U 시리즈는 2개의 표준 12G-SDI 입력 인터페이스, 2개의 3G / HD-SDI 입력 인터페이스를 갖추고 있으며 4K 쿼드 링크 2- Sample Interleave 신호 및 4K 쿼드 링크 스퀘어 디비전 신호를 지원합니다.
    OBM U 시리즈는 3840x2160 / 24,25,30,50,60p 및 4096x2160 / 24.25.30,50,60p 영상 신호를 처리 할 수 있습니다.
  • 다양한 4K/QFHD 영상신호 입력 이미지
  • • 4K 웨이브 폼 / 벡터스코프
  • OBM U 시리즈는 웨이브 폼과 벡터 스코프를 내장하고 있어 별도의 기기를 이용하지 않고도 쉽고 빠르게 4K 웨이브 폼 / 벡터 스코프를 사용할 수 있습니다. 또한 두 개의 기능을 동시에 화면에 표출할 수 있어 활용성이 높습니다.
  • 4K 웨이브 폼 / 벡터스코프 이미지
  • * 지원가능 모델 OBM-U090/U170/U171
  • • High Dynamic Range(HDR) 기능
  • OBM 시리즈 모든 모니터는 High Dynamic Range 영상을 표시하는 기능을 제공합니다.
    Postium HDR 기능을 통해 사용자는 장면의 하이라이트 및 섀도우 디테일 더욱 상세하게 볼 수 있으므로 더 자연스럽고 사실적인 이미지를 얻을 수 있습니다.
    PQ EOTF (SMPTE ST 2084), 하이브리드 로그 감마 및 S-Log3을 지원합니다.
  • High Dynamic Range(HDR) 기능 이미지
  • OBM-HDR은 한 개의 영상으로 HDR과 SDR(Standard Dynamic Range)을 동시에 비교하는 기능을 제공합니다.
  • High Dynamic Range(HDR) 기능 이미지

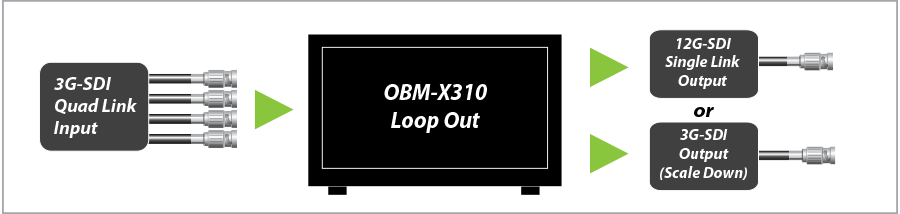

  • • 3G-SDI 쿼드링크 입력 ⇒ 12G-SDI / 3G-SDI 싱글링크 출력
  • OBM U시리즈 모니터는 입력받은 3G-SDI 쿼드링크 4K 영상신호를 싱글링크 12G-SDI 또는 스케일 다운한 3G-SDI로 변환하여 출력할 수 있습니다.
    이 기능을 활용하여 일반 HD모니터로 OBM U 시리즈 에서 표출되는 4K영상을 동일하게 모니터링 할 수 있습니다.
  • 3G-SDI 쿼드링크 입력 ⇒ 12G-SDI / 3G-SDI 싱글링크 출력 이미지

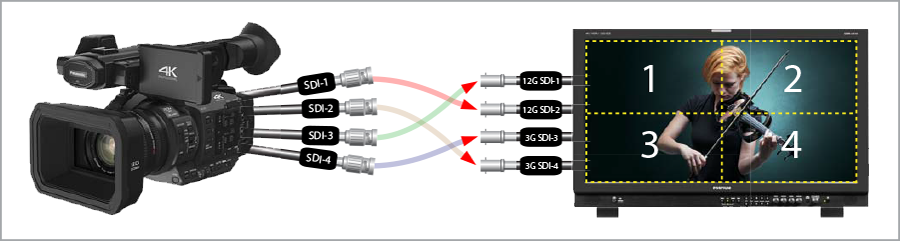

  • • 영상 표출영역 순서 자동정렬
  • 영상신호가 정상적인 페이로드 ID를 갖는 경우, OBM U 시리즈에 입력된 3G-SDI쿼드링크 스퀘어 / 3G-SDI 쿼드링크 2-S.I.영상신호의 SDI케이블 순서가 잘못 입력 되더라도 자동으로 링크 순서를 배치하여 정상적인 영상을 화면에 표출합니다.
  • 3G-SDI 쿼드링크 입력 ⇒ 12G-SDI / 3G-SDI 싱글링크 출력 이미지
  • • Focus Assist
  • 이 기능은 영상신호의 Aperture 레벨을 제어하고 영상 이미지의 가장자리 부분을 확인하기 쉽도록 하여 카메라의 초점을 잡는데 도움을 줍니다.
  • Focus Assist 이미지
  • • 컬러 스페이스와 감마 값 비교 (Side by Side)
  • 이 특별한 기능을 통해 사용자는 서로 다른 두 가지 컬러스페이스, 감마, 색온도, 카메라 로그 및 다른 색상 설정을 동시에 한 번에 비교할 수 있습니다.
  • 컬러 스페이스와 감마 값 비교 이미지
  • • 다양한 4K/12G 영상표출 모드
  • 싱글링크 12G-SDI
  • Various 4K/12G Display Modes image
  • 듀얼링크 2-Sample Interleave(2-S.I.)
    (*OBM-U Series : Supports up to 2160/60p. OBM-W Series : Supports up to 2160/30p)
  • Various 4K/12G Display Modes image
  • 쿼드링크 2 Sample Interleave (2-S.I.)
  • 각 1개의 링크에서 들어오는 3G-SDI 영상신호를 2픽셀마다 배치하여 총 4개 링크의 영상신호를 하나의 화면에 표출합니다.
    1 ~ 3개의 링크 케이블 문제가 발생 되더라도 모니터링에 문제가 없도록 촬영, 모니터링 화면이 정상적으로 표출하는 방식입니다.
  • Various 4K/12G Display Modes image
  • 쿼드링크 스퀘어 : 한 개의 영상이미지를 네개로 나누어 한번에 표출 합니다.
  • Various 4K/12G Display Modes image
  • • 패스트 모드
  • 영상신호 처리과정에서 생기는 딜레이를 최소화 시켜주어 고속 모션 영상을 표시 할 때나 비디오와 오디오간의 지연시간을을 줄일 때도 유용한 기능입니다.
    * OBM-U240, U310, U550L은 지원하지 않습니다.
  • 패스트 모드 이미지
  • • False Color
  • 이 기능은 입력 이미지의 Luma (Y′) 레벨을 평가합니다. 특정 Y′레벨이 설정되면 지정된 Luma (Y′) 레벨의 픽셀이 지브라 패턴 또는 색상 패턴으로 표시되며 OBM False Color의 세 가지 모드중 원하는 모드를 선택하여 사용 할 수 있습니다.
  • False Color 이미지
  • • DCI-P3 와 ITU-R BT.2020을 지원하는 넓은 컬러개멋 지원
  • 폭 넓은 컬러 영역과 고급 3D LUT 기능을 통해 OBM 시리즈는 다양한 색상 공간을 정확하게 재현하고 훌륭한 그레이 스케일을 구현할 수 있습니다. DCI-P3, ITU-R BT.2020, ITU-R BT.709, SMPTE-C, EBU, Native와 같은 Color Gamut에서 선택할 수 있습니다.
  • DCI-P3 와 ITU-R BT.2020을 지원하는 넓은 컬러개멋 지원 이미지
  • • 조정 가능한 감마
  • 1.0 ~ 3.0까지 감마값 조정이 가능하여 사용자가 원하는 값을 지정할 수 있어 어떠한 영상을 모니터링 하더라도 밝기와 어두움을 손쉽게 확인, 분석이 가능합니다.
  • 조정 가능한 감마 이미지
  • • 블랙 스트레치
  • 1.0 ~ 3.0까지 감마값 조정이 가능하여 사용자가 원하는 값을 지정할 수 있어 어떠한 영상을 모니터링 하더라도 밝기와 어두움을 손쉽게 확인, 분석이 가능합니다.
  • 블랙 스트레치 이미지
  • • ST 2022-6을 지원하는 12G-SDI IP
  • OBM U시리즈에는 다양한 방송 어플리케이션에 적합한 SFP 모듈을 사용할 수 있도록 SFP 인터페이스를 장착 하였습니다. OBM U시리즈 모니터는 통합 SFP 인터페이스를 통해 12G-SDI를 통한 광섬유 및 12G-SDI Single Link over IP를 표시 할 수 있습니다.
  • ST 2022-6을 지원하는 12G-SDI IP 이미지
  • • 카메라 로그 선택
  • OBM U 시리즈에는 다양한 카메라 제조업체의 카메라 LUT가 내장되어 있어 사용자가 원하는 로그값을 적용하여 확인 가능하며 아래의 카메라 로그를 사용할 수 있습니다. Log-C, C-Log / S-Log2, S-Log3 / J-Log1 추후 더욱 다양한 카메라 LUT를 업데이트 할 예정입니다.
  • • 카메라 로그 적용 이미지 Loop Out
  • 이 기능은 원본 영상 이미지에 카메라 로그를 적용한 영상 이미지를 Loop Out하여 다른 모니터에서도 카메라로그가 적용된 영상 이미지를 표출할 수 있게 해줍니다.
  • 카메라 로그 적용 이미지 Loop Out 이미지
  • • 이더넷을 이용한 리모트 컨트롤
  • OBM 모니터는 이더넷을 이용하여 리모트 컨트롤이 가능하여 네트웍상에서 손쉽게 컨트롤이 가능합니다.
  • 이더넷을 이용한 리모트 컨트롤 이미지
  • • 클로즈 캡션
  • OBM 모니터는 SDI입력 신호의 클로즈 캡션을 CEA-708(HD-SDI 클로즈 캡션 표준) 또는 CEA-608(SD-SDI 클로즈 캡션 표준)으로 지원 합니다.
  • • 웨이브 폼, 벡터스코프 표시위치 변경
  • 웨이브 폼, 벡터스코프의 표시위치를 왼쪽 위, 오른쪽 위, 왼쪽 아래, 오른쪽 아래중 원하는 위치로 변경 가능합니다.
  • 웨이브 폼, 벡터스코프 표시위치 변경 이미지
  • • 시스템 데이터 복사
  • OBM 모니터는 사용자가 지정한 설정과 조정 값을 USB메모리에 저장하는 기능을 제공합니다. 이 기능을 이용하면 USB메모리에 저장된 값을 다른 모니터에서 불러와서 사용할 수 있어 모니터 교체, 다른 모니터를 사용해야 하는 다양하고 피치못할 상황에서도 사용하던 모니터를 계속 사용하는 듯한 느낌을 주어 새로운 환경에서도 안정감 있는 작업이 가능하도록 합니다.
  • • 다양한 마커
  • OBM시리즈는 Aspect 마커, Area 마커, Center 마커등 다양한 마커를 사용할 수 있을 뿐 아니라 각 마커의 세부 표시 설정이 가능합니다.
    화면비 마커의 색상, 밝기, 수평 / 수직 위치 및 두께등 사용자가 원하는 대로 조정할 수 있습니다.
  • 다양한 마커 이미지
  • • Gamut Error
  • SDI 10비트 신호는 0 ~ 1023의 범위를 갖고 있으며 0 ~ 3과 1020 ~ 1023은 Sync가 위치하고 모든 영상 신호의 범위는 4 ~ 1019에 위치합니다.
    영상 신호에서 각각의 주 요소는 블랙 레벨과 최고점 레벨 영상 범위의 0 ~ 100%사이에 위치해야 합니다.(R, G, B)
    이상적으로는 프로그램을 조정하지 않고 배포할 수 있도록 영상 레벨이 지정된 제한 내에 있어야합니다.
    100% 화이트 패턴 : Y - 940, Cb - 512, Cr - 512
    0% 블랙 패턴 : Y - 64, Cb - 512, Cr - 512
    예상 영상 범위 : 64 to 940
    실제로 범위에서 벗어난 신호 발생을 회피하기는 어려우며 약간의 오차를 허용하는 것이 합리적 입니다. 따라서 EBU는 RGB 구성 요소와 해당 휘도(Y) 신호가 일반적으로 아래 표의 디지털 샘플 레벨의 "최소 / 최대" 범위를 초과하지 않아야한다고 권고합니다.
  • Gamut Error 이미지
  • Type 1: Black Zebra
    지정된 컬러 스페이스가 BT.709로 선택되면 지정된 컬러 스페이스 픽셀의 외부 부분을 Black Zebra로 표시합니다. 픽셀이 Y최대치, 크로마 최대치, RGB 최대치를 넘으면 Black Zebra로 표시하고 픽셀이 Y최소치, 크로마 최소치, RGB 최소치보다 낮은 경우에도 Black Zebra로 표시 합니다.
  • Gamut Error 이미지
  • Type 2: Black & White Zebra지정된 컬러 스페이스가 BT.709로 선택되면 지정된 컬러 스페이스 픽셀의 외부 부분을 Black 또는 White Zebra로 표시 합니다. 픽셀이 Y최대치, 크로마 최대치, RGB 최대치를 넘으면 Black Zebra로 표시하고 픽셀이 Y최소치, 크로마 최소치, RGB 최소치보다 낮은 경우에도 Black Zebra로 표시 합니다.
  • Gamut Error 이미지
  • Type 3: Mono
    지정된 컬러 스페이스가 BT.709로 선택되면 지정된 컬러 스페이스 픽셀의 안쪽 부분을 모노로, 픽셀의 외부 부분을 컬러로 표시 합니다. 이 경우 블랙과 화이트 영역은 인식하지 않습니다.
  • Gamut Error 이미지
  • • HDR 웨이브 폼
  • HDR기능 사용시 HDR 웨이브 폼을 화면에 표시해 줍니다.
  • HDR 웨이브 폼 이미지
  • • In-Monitor Display(IMD) 기능
  • HDR기능 사용시 HDR 웨이브 폼을 화면에 표시해 줍니다.
  • In-Monitor Display(IMD) 기능 이미지
  • • 사용자 설정 값에 대한 암호설정
  • 여러 사용자가 하나의 모니터를 사용하는 경우 각 사용자가 지정한 색온도 및 사용자 설정 값에 대한 암호 등록이 가능하여 사전 설정 값을 다른 사용자가 쉽게 사용할 수 없어 무단 사용으로부터 프리셋 정보를 안전하게 보호 할 수 있습니다.
  • • 3D LUT 파일 불러오기
  • OBM 모니터는 사용자가 디스플레이의 정확하고 일관된 색상 일치를 위해 3D LUT를 불러오기가 가능하여 타사 컬러 그레이딩 응용 프로그램에 의해 생성 된 사용자 정의 된 값을 사용할 수도 있습니다. 33ˆ³ 와 65ˆ³ 큐브 파일을 지원합니다.
  • 3D LUT 파일 불러오기 이미지
  • • 스캔모드
  • 4096 x 2160(1.89:1) 영상 신호를 제로스캔 모드가 선택된 1920 x 1080 (16:9)화면 해상도를 가진 화면에 표출하는 경우 전체 영상 이미지를 화면에 표시하고 화면비는 1.89:1로 동일하게 유지합니다.
  • 스캔모드 이미지

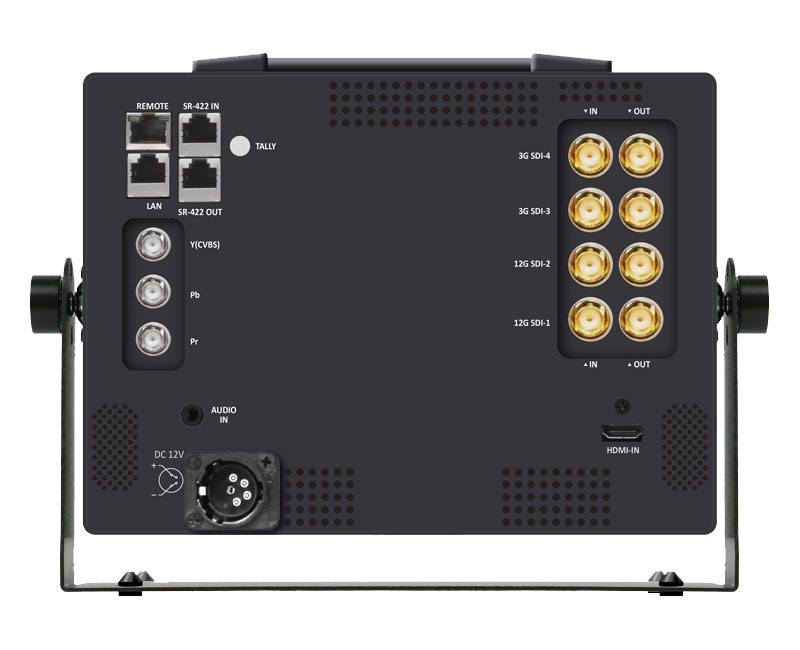

  • OBM-U090
  • OBM-U090 image
  • OBM-U090 image

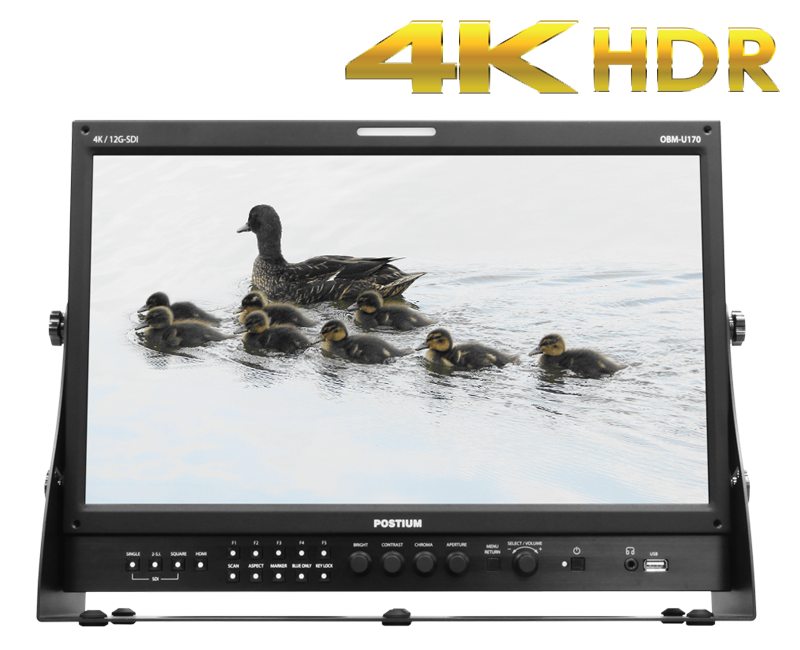

  • OBM-U170
  • OBM-U170 image
  • OBM-U170 image

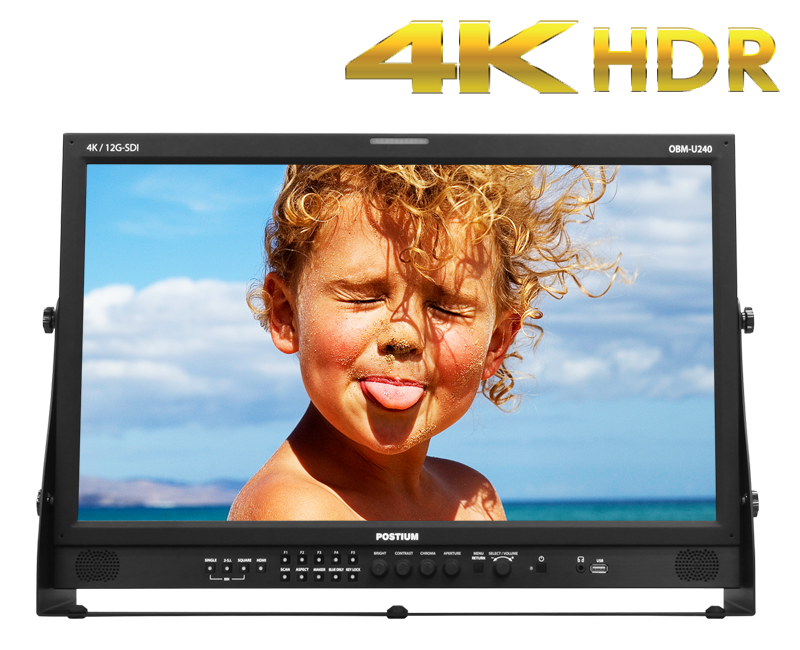

  • OBM-U240
  • OBM-U240 image
  • OBM-U170 image

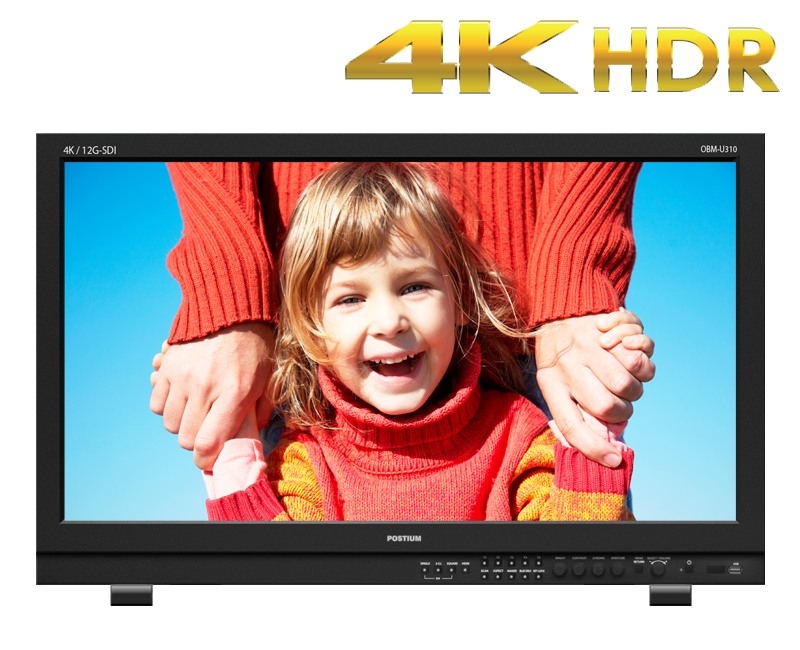

  • OBM-U310
  • OBM-U310 image
  • OBM-U170 image

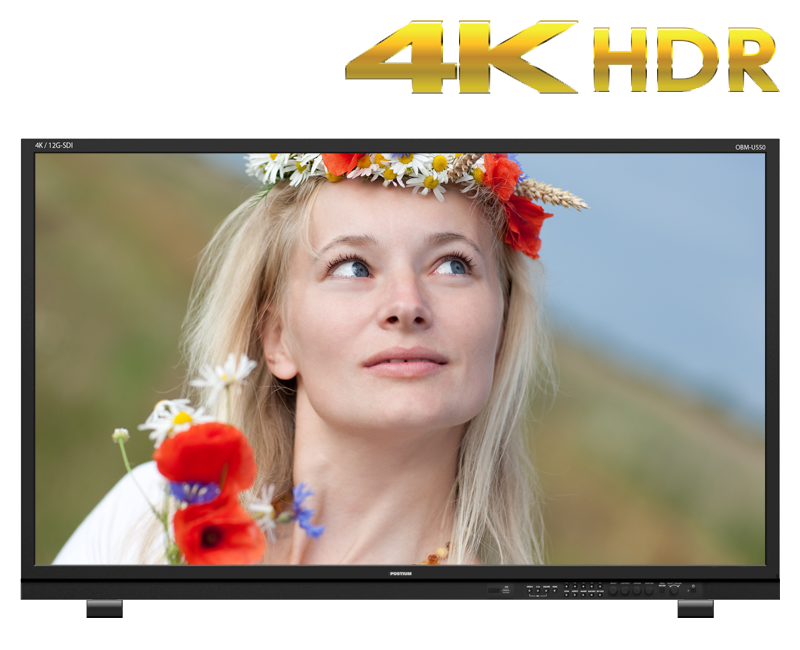

  • OBM-U550L
  • OBM-U550L image
  • OBM-U170 image

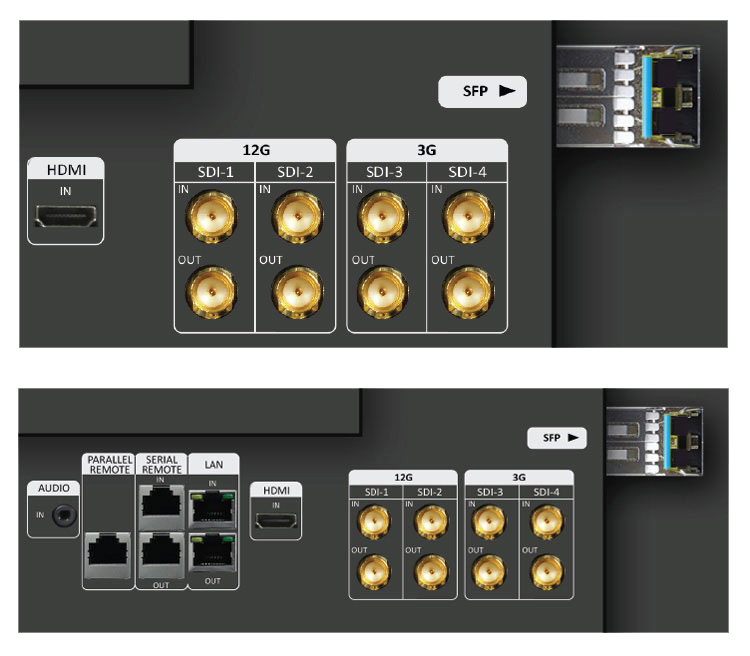

OBM U 시리즈 제품 사양

ITEMS OBM-U090 OBM-U171 OBM-U170 OBM-U240 OBM-U310 OBM-U550L
INPUT
4 X BNC 12G/6G/3G/HD/SD-SDI-1/2, 3G/HD/SD-SDI-3/4
1 X HDMI HDMI 2.0
1 X SFP X SFP
3 X BNC (YPbPr) Analog(YPbPr) X
1 X BNC (CVBS) Composite X
OUTPUT
4 X BNC 12G/6G/3G/HD/SD-SDI-1/2, 3G/HD/SD-SDI-3/4 Active Loop Output
INPUT SIGNAL FORMAT
SMPTE ST 2082 2160p(60/59.94/50)
SMPTE ST 2081 2160p(30/29.97/25/24/23.98)
SMPTE ST 425-AB 1080p(60/59.94/50/30/29.97/25/24/23.98/30sF/29.97sF/25sF/24sF/23.98sF) / 1080i (60/59.94/50)
SMPTE ST 274 1080p(30/29.97/25/24/23.98/24sF/23.98sF) / 1080i (60/59.94/50)
SMPTE ST 296 720p(60/59.94/50)
SMPTE ST 260 1920 x 1035i(60/59.94)
SMPTE ST 2048 2048 x 1080p(24/23.98/24sF/23.98sF)
SMPTE ST 125 480i(59.94)
ITU R-BT.656 576i(50)
HDMI 2.0 ~ 2160p(60)
SFP X 12Gbps, 6Gbps, 2.970Gbps, 1.485Gbps, 270Mbps
AUDIO IN / OUT
1 x Phone Jack In Line In(Stereo)
1 x Phone Jack OUT H/P Out(Front, Stereo)
2 x Speaker Out Stereo
DISPLAY
Size 9" 16.5" 17.3" 23.8" 31" 55"
Resolution 1920 x 1080 (16:9) 3840 x 2160 (16:9) 4096 x 2160 (17:9) 3840 x 2160 (16:9)
Pixel Pitch 0.1035mm 0.1905mm 0.199mm 0.137mm 0.1704mm 0.315mm
Color 1.064B Colors (8bit+2bit FRC) 1.073B Colors (True 10bit) 1.073B Colors (8bit+2bit FRC) 1.073B Colors (True 10bit) 1.073B Colors (8bit+2bit FRC)
Viewing Angle 176(H), 176(V) 178(H), 178(V)
Luminance
of White
400cd/m² 450cd/m² 350cd/m² 850cd/m² 450cd/m²
Contrast 700:1 1500:1 1000:1 1450:1 4000:1
Display Area 198.72 x
111.78 (mm)
366 x
206 (mm)
381.9 x
214.8 (mm)
527 x
296 (mm)
698 x
368 (mm)
1209.6 x
680.4 (mm)
GENERAL
2 x Ethernet Control/Update, RJ-45P Input / Output
1 x GPIO GPI-7 Port, RJ-45P Jack
2 x Serial RS-422 Jack, RJ-45P Input / Output
1 x USB For Firmware Update, Color Calibration
Power
Requirements
DC 12V AC(100V~230V,50/60Hz)
/ DC 12V
AC(100V~230V,50/60Hz)
/ DC 24V
AC(100V~230V,50/60Hz)
Power
Consumption
18W 40W 100W 180W 220W
Operating
Temperature
0°C ~ 40°C (32°F ~ 104°F)
Operating
Humidity
20% ~ 80% RH
Weight 3kg / 6.61lbs 6.3kg / 13.88lbs 6.5kg / 14.33lbs 10.5kg / 23.14lbs 22.2kg / 48.94lbs 37kg / 81.57lbs
Dimension
with Stand
(WxHxD)
260 x 205 x 90
mm

10.23 x 8.07 x 3.54
inch
440 x 260 x 80
mm

17.32 x 10.23 x 3.14
inch
447 x 318 x 120
mm

17.59 x 12.51 x 4.72
inch
606 x 403 x 140
mm

23.85 x 15.86 x 5.51
inch
762 x 515 x 210
mm

30 x 20.27 x 8.26
inch
1258 x 815 x 270
mm

49.52 x 32.08 x 10.62
inch
Accessories Power Cable
Option Carrying Case / Sun Hood / Acrylic Protector / V-Mount(17" only) / Rack Mount Kit(17", 24" only) Wall Mount Kit / Carrying Case

* 제품의 품질 향상을 위해 예고없이 변경될 수 있습니다.
