PRM 5" 시리즈

• • PRM-502LE
• - 멀티 포맷 지원 (480i, 576i, 720P, 1080i, 1080P, 1080Psf, 2K)
• - 5인치 고해상도 2화면 (800x480) 16.7메가픽셀 와이드 스크린
• - 12 비트 영상 신호처리
• - H/V Delay 지원
• - 마커 지원
• - 모노크롬, Blue Only 지원
• - 2개의 HD/SD-SDI 입력, Active Loop Through 지원
• - SDI 입력신호 자동 감지
• - 다양한 아날로그 신호 입력 (Composite, S-Video, YPbPr, RGB)
• - 소스ID 지원
• - 화이트 LED 백 라이트
• - 넓은 시야각 (H : 170 degrees, V : 170 degrees)
• 제원 :
  - 본체 : 480 x 87 x 50 (mm)/18.8 x 3.425 x 1.968 (inch), 2RU
  - 무게 : 1.6 kg/3.52 lbs.
• 추가 악세사리 :
  시리얼 어댑터 / RS422 어댑터

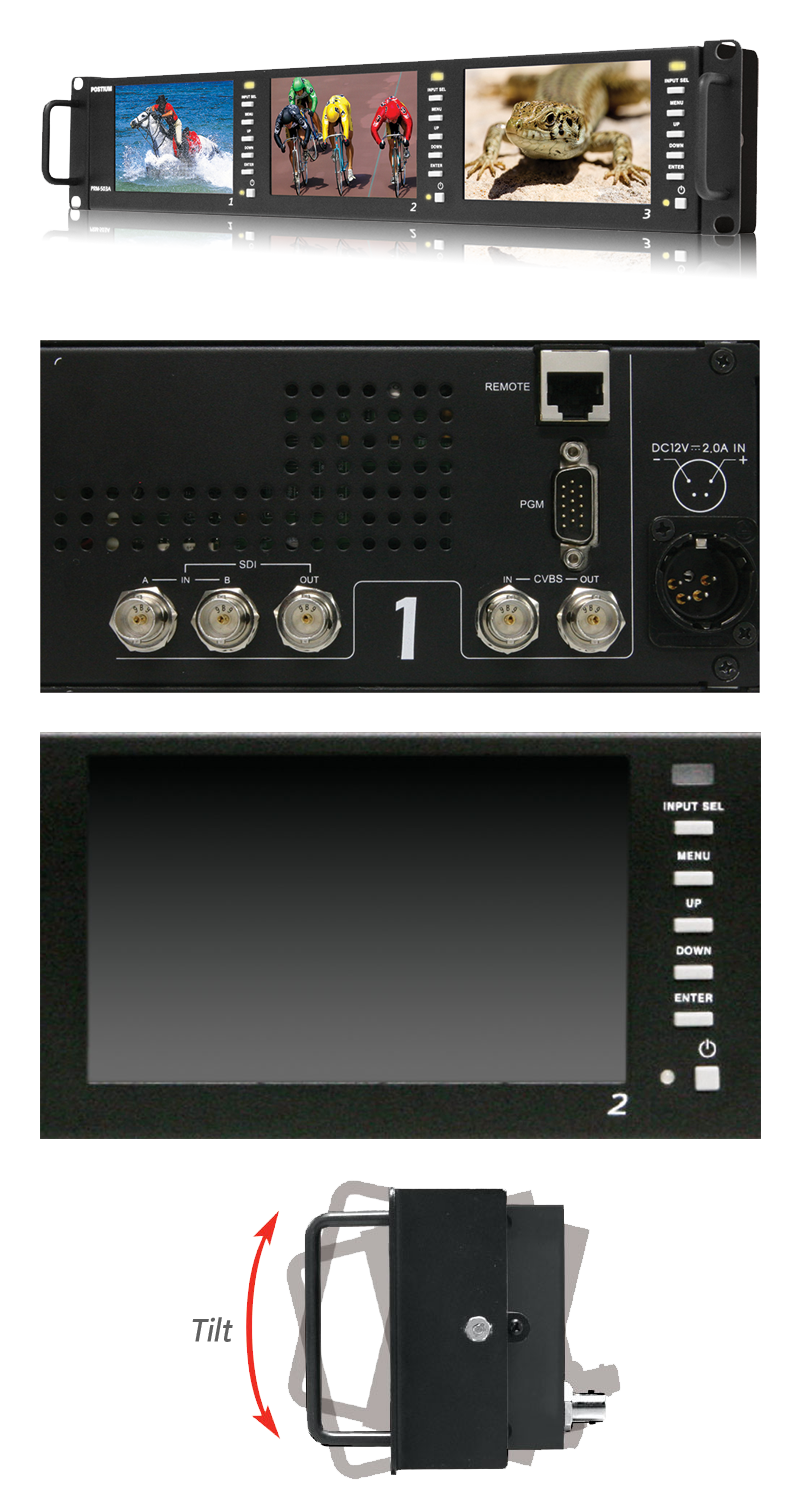

• • PRM-503A
• - 멀티 포맷 지원 (480i, 576i, 720P, 1080i, 1080P, 1080Psf, 2K)
• - 5인치 고해상도 3화면 (800x480) 16.7메가픽셀 와이드 스크린
• - 19인치 랙 기준 2RU EIA표준 소형 모니터
• - 12-bit Signal Processor
• - 리모트 컨트롤 할당기능
• - AFD
• - H/V Delay 지원
• - 모노크롬, Blue Only 지원
• - 다양한 와이드 마커, 사용자 지정 마커를 포함한 Safety Areas 지원
• - 2개의 HD/SD-SDI 입력, Active Loop Through 지원
• - SDI 입력신호 자동 감지
• - Composite 입력, Loop Through
• - Composite 입력, 포맷 자동감지
• - 소스ID 기능 (사용자 지정 OSD기능)
• - 내장 Audio Level Meter (16 ch) - Vertical/Horizontal 지원
• - 타임코드 표시기능
• - 사이즈 조정이 가능한 WaveForm (Y Cb Cr)/Vector Scope (SDI only)
• 제원 :
  - 본체 : 480 x 87 x 68.2 (mm) / 18.8 x 3.425 x 2.677 (inch), 2RU
  - 무게 : 2.5 kg/5.5 lbs.
• 추가 악세사리 :
  시리얼 어댑터 / RS422 어댑터

• PRM-502LE
•

• PRM-503A
•

PRM 5" 시리즈 제품 사양

ITEMS	PRM-502LE	PRM-503A
INPUT (1 SCREEN)
SDI	2 x BNC (HD/SD)
Analog	3 x BNC (YPbPr/CVBS/S-Video/RGB)	1 x BNC (CVBS)
OUTPUT (1 SCREEN)
SDI	1 x BNC (HD/SD)
Analog	SDI Channel Composite Outputs	1 x BNC (CVBS)
INPUT SIGNAL
Analog	Composite (1.0 Vpp with Sync) S-Video (1.0Vpp Y with Sync, 0.286Vpp [C]) Component (1.0Vpp Y with Sync,0.7Vpp [Pb,Pr]) RGB (1.0Vpp G with Sync, 0.7Vpp [B,R])	Composite (1.0 Vpp with Sync)
HD-SDI	1.485 Gbps
SD-SDI	270 Mbps
SDI INPUT SIGNAL FORMATS
SMPTE-274M / SMPTE-292M	1080i (60/59.94/50) / 1080P (30/29.97/25/24/24sF/23.98/23.98sF)
SMPTE-296M	720P (23.98/24/25/29.97/30/50/59.94/60)
SMPTE-260M	1035i (60/59.94)
SMPTE-125M	480i (59.94)
ITU-R.BT.656	576i (50)
2K Format	2048 x 1080 (23.98psf/24psf/23.98p/24p)
OTHER INPUT SIGNAL FORMATS
CVBS Input	NTSC (525/59.94i), PAL (625/50i), PAL-M (525/59.94i)
S-Video Input	NTSC (525/59.94i), PAL (625/50i), PAL-M (525/59.94i)	-
Component, RGB Input	480i (59.94) , 576i (50) , 480P (59.94) , 576P (50) 1080i (60/59.94/50) 1080P (30/29.97/25/24/24sF/23.98/23.98sF) 720P (50/59.94/60)	-
LCD
SIZE (1 Screen)	5 inch
Resolution (1 Screen)	800 x 480 (15 : 9)
Pixel Pitch (1 Screen)	0.135 (H) x 0.135 (V) mm
Color (1 Screen)	16.7M (True), 24bit
Viewing Angle (1 Screen)	H : 170°, V : 170°
Luminance of White	300cd/m² (center)
Contrast (1 Screen)	600 : 1
Number of Screens	2	3
GENERAL
Power	12V DC / 1.2A	12V DC / 2.2A
Power Consumption (Approx.)	14 Watts	27 Watts
Operating Temperature	0°C to 40°C (32°F to 104°F)
Storage Temperature	-30°C to 50°C (-22°F to 122°F)
Accessories	DC Power Adapter

* 제품의 품질 향상을 위해 예고없이 변경될 수 있습니다.
